1. Grado de diseño del producto: conector universal grado 2

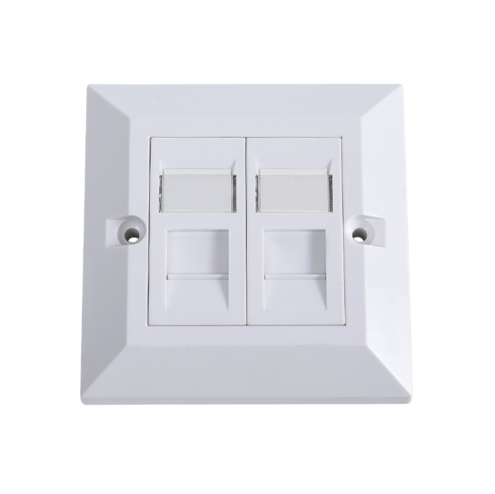

2. Se puede instalar en la pared o en el escritorio.
3. Método de conexión: conector RJ45 con puente, IDC terminado con cableado horizontal.
4. Requisitos de protección del medio ambiente: cumple con los estándares ROHS
5. Introducción del material: este producto de caja de escritorio se usa para conectar el cableado horizontal y el cableado del área de trabajo en el mismo piso del edificio, y se usa principalmente para conectar equipos de cableado y equipos terminales o conversión de adaptadores. Los cables de acoplamiento y de acoplamiento del producto son cables de par trenzado con eje de cobre y puentes con eje de cobre.
6. Relación de coincidencia: uso con conectores de la misma serie estándar
7. Estándar aplicable: Especificación general: YD/T 926.1-2009
Deficiente: YD/T 926.3-2009
8. Parámetros técnicos:
Características electricas:
A. Rango de frecuencia: 1~250MHz
B. Voltaje de trabajo: 125 V
C. Voltaje soportado: DC1000V (AC750V) 1min sin avería ni fenómeno de arco
D. Atenuación de diafonía de extremo cercano SIGUIENTE: ≥2.5dB
E. Resistencia de aislamiento: valor inicial ≥ 100MΩ
Después de la prueba de calor húmedo constante ≥100MΩ
Propiedades mecánicas:
A. Fuerza de inserción y fuerza de extracción: la fuerza de inserción no es superior a 20 N y la fuerza de extracción no es inferior a 20 N
B. Efecto del dispositivo de conexión del conector: 50N 60±5s
C. El terminal IDC está sujeto a un par trenzado de 22~26AWG
Durabilidad:
A. El número de veces que se insertan el enchufe y el enchufe: 750 veces
B. Número de terminaciones de cable: 250 veces
9. Tratamiento de materiales y superficies:
A Material metálico:
Aguja de oro: Bronce fosforado chapado en oro.
Terminal del cable de la tarjeta IDC: Niquelado en bronce fosforoso
B. Materiales no metálicos:
Plástico: PC policarbonato
C. Grosor de la capa chapada en oro: 6~50U chapada en oro
D material de PCB: FR4
10. Desempeño ambiental: Temperatura: -25~+70℃ Humedad: ≤85% (temperatura 85℃±3℃)
Prueba del spray de sal:
A. El valor de pH de la solución salina antes de la atomización está entre 6,5 y 7,2 (35±2 ℃);
B. La solución salina se prepara con cloruro de sodio (químicamente puro, analíticamente puro) y agua destilada o desionizada.
Su concentración es (5±0.1)% (porcentaje en masa);
C. Se adopta la atomización continua y la duración recomendada es de 48 h;
D. Al atomizar, es necesario evitar que las impurezas como el aceite y el polvo y la temperatura y la humedad del aire del chorro afecten el trabajo.
condiciones para el espacio.
11. Croquis y tamaño máximo PERSONALIZADO
12. Empaquetado y almacenamiento: el producto se coloca en una bolsa blíster especial y luego se coloca en una caja de cartón, y los accesorios del producto se colocan al mismo tiempo, y se coloca una etiqueta que indica el modelo y la cantidad del producto en la parte superior izquierda. esquina de la parte delantera de la caja y colóquelo en la caja. Los productos envasados deben almacenarse en un almacén donde la temperatura ambiente sea de -5 ℃ ~ +30 ℃, la humedad relativa no supere el 70 % y no haya ácidos, álcalis ni otros gases corrosivos en el aire circundante, y el El período de almacenamiento es de tres años.
Cantidad de embalaje normal: 10 cajas por caja, 20 por caja, 200 por caja.
13. Nota: marca de uso del producto: embalaje especificado por el cliente.
