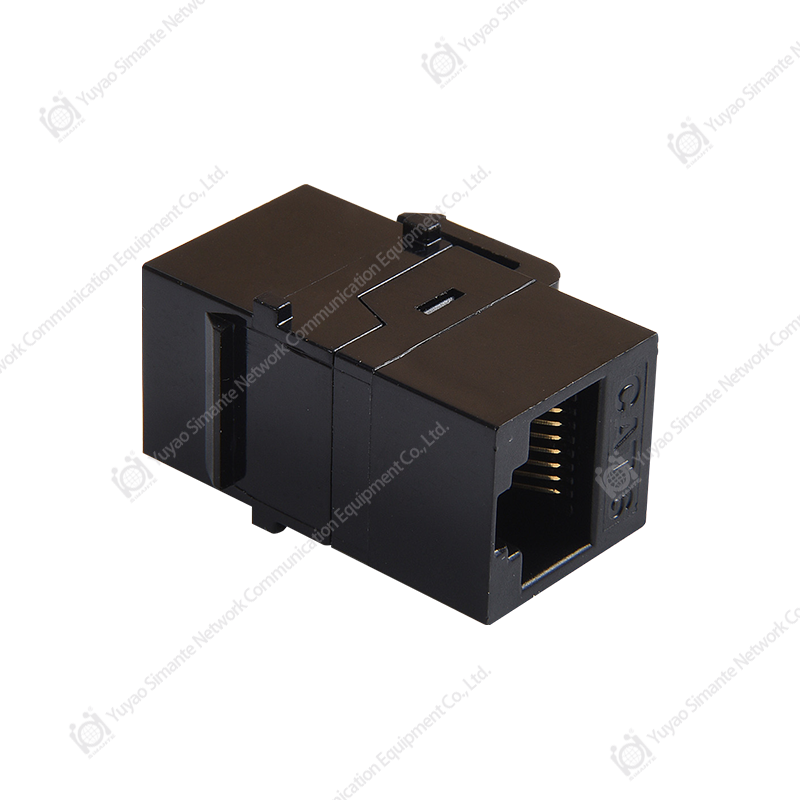

. Diseño integrado, se puede utilizar con paneles y paneles de conexión, y el cable de red se puede fijar y conectar a través de la posición de la tarjeta.
2. Método de conexión: cabeza de cristal RJ45 1 a 1 de tipo directo. El contacto del pin de contacto adopta tecnología de dislocación alta y baja, lo que reduce efectivamente el valor de diafonía de extremo cercano.
3. Requisitos ambientales: cumpla con los estándares ROHS.
4. Introducción del material: este producto de módulo se usa para conectar el cableado horizontal y el cableado del área de trabajo en el mismo piso del edificio, y se usa principalmente para conectar equipos de cableado y equipos terminales o conversión de adaptadores. Los cables de acoplamiento y de acoplamiento del producto son cables de par trenzado con eje de cobre y puentes con eje de cobre.
5. Relación de interconexión: interconexión con conectores de la misma serie estándar.
6. Estándar aplicable: Especificación general: YD/T 926.1-2009
7. Parámetros técnicos:
Características electricas:
A. Rango de frecuencia: 1～500MHz
B. Voltaje soportado: DC1000V (AC750V) 1min sin avería y fenómeno de arco
C. Atenuación de diafonía de extremo cercano SIGUIENTE: ≥3dB
Propiedades mecánicas:
A. Fuerza de inserción y fuerza de extracción: la fuerza de inserción no es superior a 20 N y la fuerza de extracción no es inferior a 20 N
B. Efecto del dispositivo de conexión del conector: 50N
Durabilidad:
A. El número de veces que se insertan el enchufe y el enchufe: 750 veces
8. Material y tratamiento superficial:
A Material metálico:
Aguja de oro: Bronce fosforado chapado en oro.
B. Materiales no metálicos:
Plástico: PC Policarbonato S
C. Grosor de la capa chapada en oro: 6~50U chapada en oro
D material de PCB: FR4
9. Desempeño ambiental: Temperatura: -25～ 70℃ Humedad: ≤85% (temperatura 85℃±3℃)
Prueba del spray de sal:
A. El valor de pH de la solución salina antes de la atomización está entre 6,5 y 7,2 (35±2 ℃);
B. La solución salina se prepara con cloruro de sodio (químicamente puro, analíticamente puro) y agua destilada o desionizada.
Su concentración es (5±0.1)% (porcentaje en masa);
C. Se adopta la atomización continua y la duración recomendada es de 48 h;
D. Al atomizar, es necesario evitar que las impurezas como el aceite y el polvo y la temperatura y la humedad del aire del chorro afecten el trabajo.
condiciones para el espacio.
10. Croquis y tamaño máximo:
11. Empaquetado y almacenamiento: el producto se coloca en una bolsa blíster especial y luego se coloca en una caja de cartón, y los accesorios del producto se colocan al mismo tiempo, y se coloca una etiqueta que indica el modelo y la cantidad del producto en la esquina superior izquierda de la parte delantera de la caja y colóquelo en la caja. Los productos envasados deben almacenarse en un almacén donde la temperatura ambiente sea de -5 ℃ ~ 30 ℃, la humedad relativa no supere el 70 % y no haya ácidos, álcalis ni otros gases corrosivos en el aire circundante, y el almacenamiento plazo es de tres años.
Cantidad de embalaje normal: 10 cajas por caja, 50 piezas por caja, 500 piezas por caja.
12. Nota: marca de uso del producto: embalaje especificado por el cliente.
