Inicio / productos / Sistema de cobre / Toma trapezoidal / Conector Keystone CAT6 / SMT-1021D8C6(B) Conector Keystone CAT6 de 180 grados con obturador 110 y Krone IDC

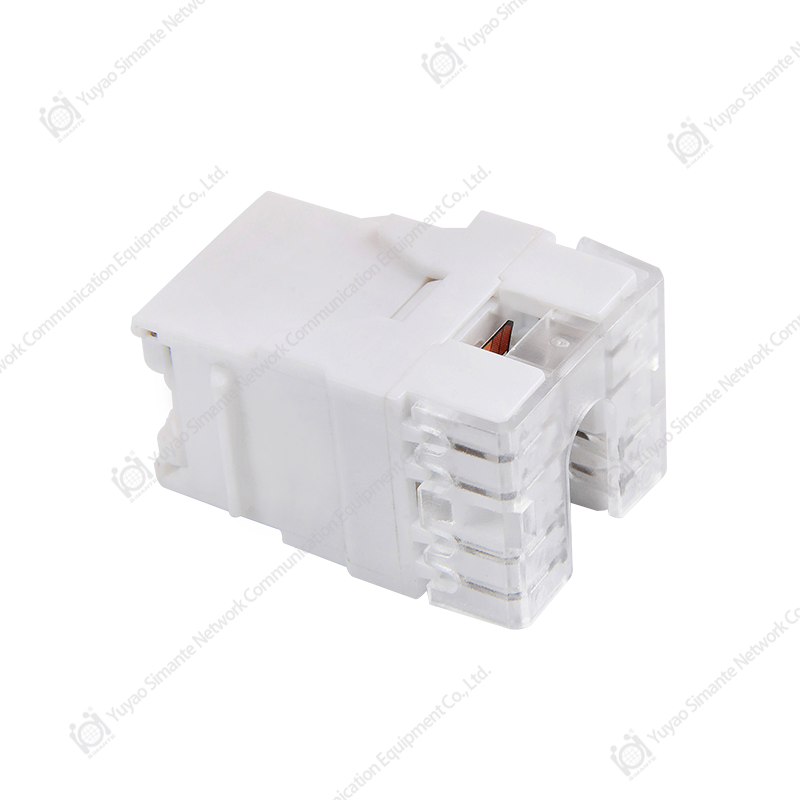

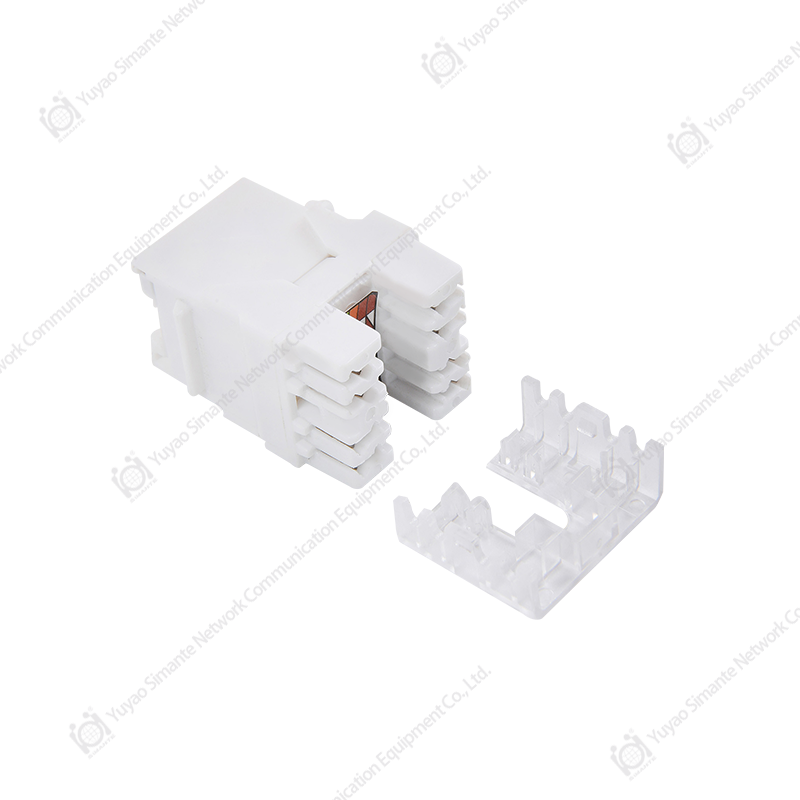

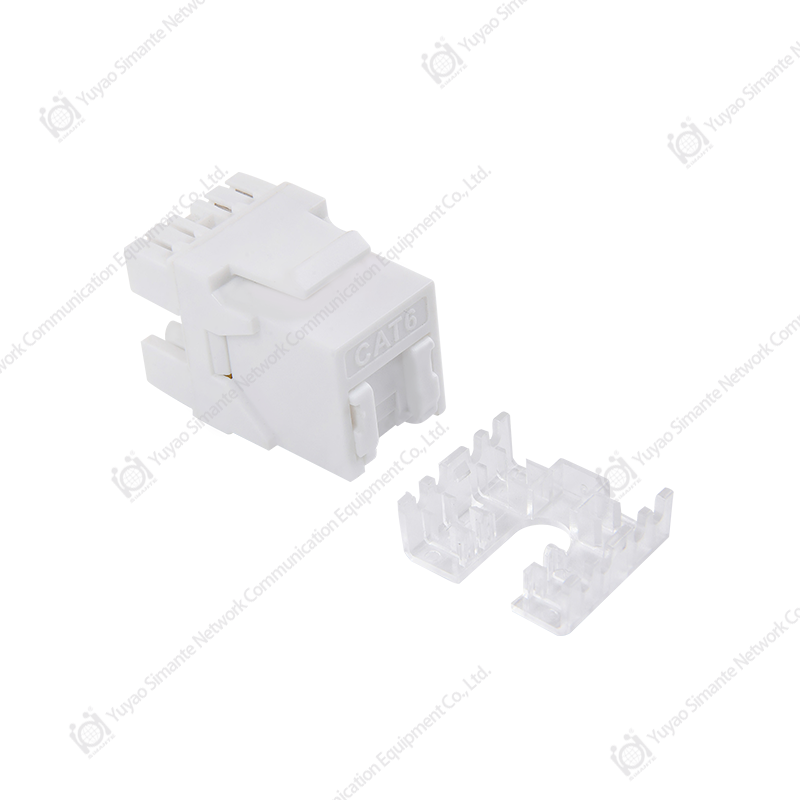

SMT-1021D8C6(B) Conector Keystone CAT6 de 180 grados con obturador 110 y Krone IDC

Descripción de la serie: Conoce a los categoría 6 estándares de transmisión, en línea con la secuencia de línea T568A y T568B, adecuado para la conexión de toma de comunicación entre el equipo y el área de trabajo. La forma compacta tiene una etiqueta de secuencia de cable universal claramente marcada en la cubierta del cable a prueba de polvo para una terminación precisa y rápida, y la tapa de terminación con cierre a presión asegura que el cable esté completamente terminado y evita que se deslice.

Descripción del producto

1. Grado de diseño del producto: conector universal grado 2
2. Diseño integrado, el módulo se puede instalar en el marco de distribución para formar un marco de distribución modular
3. Método de conexión: conector RJ45 con puente, IDC terminado con cableado horizontal. El contacto del pin de contacto adopta tecnología de dislocación alta y baja, lo que reduce efectivamente el valor de diafonía de extremo cercano. El extremo frontal del enchufe RJ45 está equipado con una puerta a prueba de polvo con resorte para evitar un mal contacto causado por la suciedad en la superficie de la aguja dorada cuando el dispositivo no está en uso.
4. Requisitos de protección del medio ambiente: cumple con los estándares ROHS
5. Introducción del material: este producto de módulo se usa para conectar el cableado horizontal y el cableado del área de trabajo en el mismo piso del edificio, y se usa principalmente para conectar equipos de cableado y equipos terminales o conversión de adaptadores. Los cables de acoplamiento y de acoplamiento del producto son cables de par trenzado con eje de cobre y puentes con eje de cobre.
6. Relación de coincidencia: uso con conectores de la misma serie estándar
7. Estándar aplicable: Especificación general: YD/T 926.1-2009
Deficiente: YD/T 926.3-2009
8. Parámetros técnicos:
Características electricas:
A. Rango de frecuencia: 1~250MHz
B. Voltaje de trabajo: 125 V
C. Voltaje soportado: DC1000V (AC750V) 1min sin avería ni fenómeno de arco
D. Atenuación de diafonía de extremo cercano SIGUIENTE: ≥3dB
E. Resistencia de aislamiento: valor inicial ≥ 100MΩ
Después de la prueba de calor húmedo constante ≥100MΩ
Propiedades mecánicas:
A. Fuerza de inserción y fuerza de extracción: la fuerza de inserción no es superior a 20 N y la fuerza de extracción no es inferior a 20 N
B. Efecto del dispositivo de conexión del conector: 50N 60±5s
C. El terminal IDC está sujeto a un par trenzado de 22~26AWG
Durabilidad:
A. El número de veces que se insertan el enchufe y el enchufe: 750 veces
B. Número de terminaciones de cable: 250 veces
9. Tratamiento de materiales y superficies:
A Material metálico:
Aguja de oro: Bronce fosforado chapado en oro.
Terminal del cable de la tarjeta IDC: Niquelado en bronce fosforoso
B. Materiales no metálicos:
Plástico: PC policarbonato, PA66 nailon 66
C. Grosor de la capa chapada en oro: 6~50U chapada en oro
D material de PCB: FR4
10. Desempeño ambiental: Temperatura: -25~ 70℃ Humedad: ≤85% (temperatura 85℃±3℃)
Prueba del spray de sal:
A. El valor de pH de la solución salina antes de la atomización está entre 6,5 y 7,2 (35±2 ℃);
B. La solución salina se prepara con cloruro de sodio (químicamente puro, analíticamente puro) y agua destilada o desionizada.
Su concentración es (5±0.1)% (porcentaje en masa);
C. Se adopta la atomización continua y la duración recomendada es de 48 h;
D. Al atomizar, es necesario evitar que las impurezas como el aceite y el polvo y la temperatura y la humedad del aire del chorro afecten el trabajo.
condiciones para el espacio.
11. Croquis y tamaño máximo:
12. Empaquetado y almacenamiento: el producto se coloca en una bolsa blíster especial y luego se coloca en una caja de cartón, y los accesorios del producto se colocan al mismo tiempo, y se coloca una etiqueta que indica el modelo y la cantidad del producto en la parte superior izquierda. esquina de la parte delantera de la caja y colóquelo en la caja. Los productos envasados ​​deben almacenarse en un almacén donde la temperatura ambiente sea de -5 ℃ ~ 30 ℃, la humedad relativa no supere el 70 % y no haya ácidos, álcalis ni otros gases corrosivos en el aire circundante, y el almacenamiento plazo es de tres años.
Cantidad de embalaje normal: 10 cajas por caja, 50 piezas por caja, 500 piezas por caja.
13. Nota: marca de uso del producto: embalaje especificado por el cliente.
