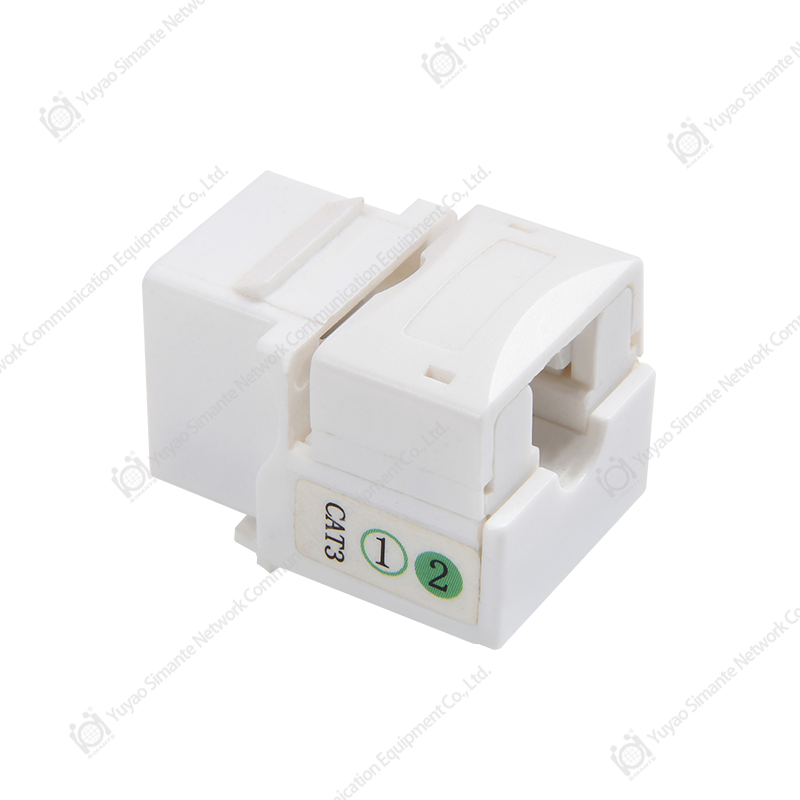

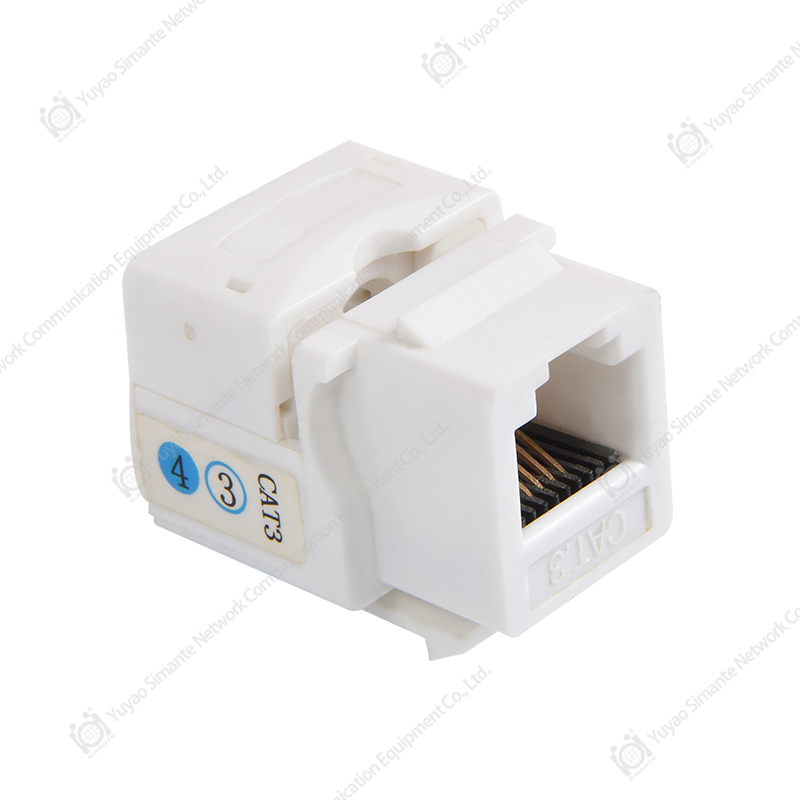

SMT-1013H4C3 Conector keystone CAT3 de 90 grados 110 IDC

Descripción de la serie: Conoce categoría 3 Estándares de transmisión, adecuado para cableado horizontal o conexión de dispositivos entre dispositivos. Forma compacta, con etiquetas de color de secuencia de línea universal claramente marcadas en los lados izquierdo y derecho, fácil de completar la terminación con precisión y rapidez.

Descripción del producto

1. Grado de diseño del producto: conector universal grado 2
2. Admite el método de unión de cables IDC de 110 herramientas.
3. Método de conexión: conector RJ11 con puente, IDC terminado con cableado horizontal.
4. Requisitos ambientales: cumpla con los estándares ROHS.
5. Relación de coincidencia: uso con conectores de la misma serie estándar
6. Estándar aplicable: Especificación general: YD/T 926.1-2009
Deficiente: YD/T 926.3-2009
7. Parámetros técnicos:
Características electricas:
A. Rango de frecuencia: 1~20MHz
B. Voltaje de trabajo: 125 V
C. Voltaje soportado: DC1000V (AC750V) 1min sin avería ni fenómeno de arco
D. Resistencia de aislamiento: valor inicial ≥ 100MΩ
Después de la prueba de calor húmedo constante ≥100MΩ
Propiedades mecánicas:
A. Fuerza de inserción y fuerza de extracción: la fuerza de inserción no es superior a 20 N y la fuerza de extracción no es inferior a 20 N
B. Efecto del dispositivo de conexión del conector: 50N 60±5s
C. El terminal IDC está sujeto a un par trenzado de 23~26AWG
Durabilidad:
A. El número de veces que se insertan el enchufe y el enchufe: 750 veces
B. Número de terminaciones de cable: 250 veces
8. Material y tratamiento superficial:
A Material metálico:
Aguja de oro: Bronce fosforado chapado en oro.
Terminal del cable de la tarjeta IDC: Niquelado en bronce fosforoso
B. Materiales no metálicos:
Plástico: PC policarbonato
C. Grosor de la capa chapada en oro: 3~50U chapada en oro
D material de PCB: FR4
9. Desempeño ambiental: Temperatura: -25~ 70℃ Humedad: ≤85% (temperatura 85℃±3℃)
Prueba del spray de sal:
A. El valor de pH de la solución salina antes de la atomización está entre 6,5 y 7,2 (35±2 ℃);
B. La solución salina se prepara con cloruro de sodio (químicamente puro, analíticamente puro) y agua destilada o desionizada.
Su concentración es (5±0.1)% (porcentaje en masa);
C. Se adopta la atomización continua y la duración recomendada es de 48 h;
D. Al atomizar, es necesario evitar que las impurezas como el aceite y el polvo y la temperatura y la humedad del aire del chorro afecten el trabajo.
condiciones para el espacio.
10. Croquis y tamaño máximo:
11. Empaquetado y almacenamiento: el producto se coloca en una bolsa blíster especial y luego se coloca en una caja de cartón, y los accesorios del producto se colocan al mismo tiempo, y se coloca una etiqueta que indica el modelo y la cantidad del producto en la esquina superior izquierda de la parte delantera de la caja y colóquelo en la caja. Los productos envasados ​​deben almacenarse en un almacén donde la temperatura ambiente sea de -5 ℃ ~ 30 ℃, la humedad relativa no supere el 70 % y no haya ácidos, álcalis ni otros gases corrosivos en el aire circundante, y el almacenamiento plazo es de tres años.
Cantidad de embalaje normal: 10 cajas por caja, 50 piezas por caja, 500 piezas por caja.
12. Nota: marca de uso del producto: embalaje especificado por el cliente.
