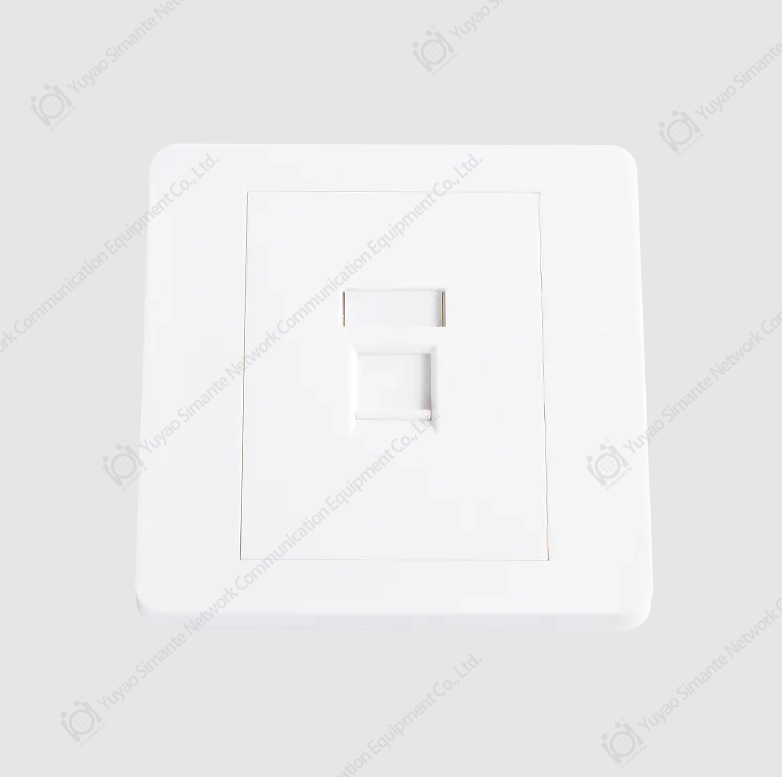

un placa frontal de red es un panel montado en la pared instalado en hogares, oficinas y centros de datos que proporciona una interfaz limpia y segura para conectar cables de red, como Ethernet o fibra óptica, a sistemas de cableado estructurado. Actúa como el punto final visible del cableado empotrado en la pared, aceptando conectores o módulos Keystone que conectan el cableado interno con los puertos orientados al usuario. En lugar de dejar los cables expuestos o con terminaciones sueltas, una placa frontal de red organiza y protege las conexiones a la vez que ofrece un acabado profesional. Disponibles en configuraciones de un solo puerto a 6 puertos o más, las placas frontales son un componente fundamental en cualquier instalación de red estructurada.

¿Qué es un Placa frontal de red

un network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.

Las placas frontales se utilizan en redes residenciales, infraestructura de TI comercial y entornos industriales. Se instalan en cajas de pared (también llamadas cajas traseras) que quedan empotradas en la pared, lo que le da a la instalación una apariencia acabada. Una distinción clave es que la placa frontal en sí no termina los cables; esa función pertenece al gato trapezoidal insertado en los puertos de la placa frontal.

Las aplicaciones comunes incluyen:

• Tomas de datos Ethernet en oficinas y hogares.
• Puntos de conexión telefónica
• Paneles de terminación de fibra óptica en paredes.
• unudio/video signal distribution in conference rooms
• Tomas de pared USB y HDMI en edificios inteligentes


Principales tipos de Placa frontal de reds

Las placas frontales de red vienen en varios tipos distintos, cada una adaptada a diferentes estándares de cableado, número de puertos y entornos de instalación. Comprender las diferencias ayuda a garantizar la selección correcta para cualquier proyecto determinado.

1. Placa frontal Keystone (placa frontal modular)

El tipo más utilizado, placas frontales trapezoidales Acepta conectores Keystone intercambiables en formato de complemento. Esta modularidad permite que la misma placa frontal admita conectores Ethernet (cat5e, Cat6, Cat6A), coaxial, fibra, USB o HDMI simplemente cambiando el módulo insertado. El número de puertos suele oscilar entre 1 y 6 puertos por placa frontal.

Las placas frontales Keystone se prefieren en instalaciones comerciales porque permiten futuras actualizaciones sin reemplazar todo el tomacorriente de pared; solo es necesario cambiar el conector Keystone.

2. Placa frontal de puerto fijo

Las placas frontales de puerto fijo tienen puertos integrados no extraíbles integrados directamente en la placa. Estos son comunes en instalaciones telefónicas heredadas y proyectos residenciales de menor costo. Si bien son menos flexibles que los tipos Keystone, suelen ser más económicos para implementaciones de un solo uso donde el tipo de cable no cambia.

3. Placa frontal de fibra óptica

Diseñadas específicamente para cableado de fibra óptica, estas placas frontales albergan adaptadores LC, SC, ST o MTP/MPO. Se utilizan en entornos de alta velocidad, como centros de datos, campus universitarios y redes troncales empresariales donde Las velocidades de transmisión de datos superan los 10 Gbps. . Las placas frontales de fibra deben proteger los conectores ópticos del polvo y los daños físicos, por lo que normalmente incluyen tapas antipolvo o puertos con obturadores.

4. Placa frontal de montaje en superficie

Cuando no es práctico cortar paredes (como en edificios antiguos, estructuras de concreto o instalaciones temporales), las placas frontales de montaje en superficie se fijan directamente a la superficie de la pared en lugar de empotrarse en ella. Vienen con una caja trasera incorporada y son más rápidos de instalar, aunque un poco más prominentes visualmente.

5. Caja de piso/placa frontal bajo el piso

Utilizadas en oficinas de planta abierta y salas de conferencias, las placas frontales de caja de piso se instalan en pisos elevados o pisos de concreto. Proporcionan conexiones de datos, alimentación y AV a nivel del escritorio sin necesidad de enrutamiento en la pared. Una caja de un solo piso puede albergar 4 a 12 puertos , que combina tomas Ethernet, de alimentación y multimedia en una sola unidad.

6. Placa frontal multimedia/combinada

Las placas frontales multimedia admiten tipos de señales mixtas en una sola placa, por ejemplo, combinando puertos Ethernet RJ45, HDMI, USB-A y conectores de audio de 3,5 mm. Estos son especialmente populares en salas de conferencias modernas, aulas y configuraciones de cine en casa donde se necesitan múltiples tipos de conexión en una sola ubicación de salida.

Comparación de tipos de placas frontales de red comunes

Componentes clave de un sistema de placa frontal de red

un complete faceplate installation involves several components working together:

• Cuerpo de la placa frontal : La placa exterior en tamaños estándar, como los formatos Reino Unido simple (86 × 86 mm), Reino Unido doble (86 × 146 mm) o EE. UU. de 1 unidad/2 unidades
• Gatos trapezoidales : Módulos a presión que terminan cables Cat5e, Cat6, Cat6A o de fibra y aceptan enchufes RJ45 o conectores de fibra.
• Caja trasera/caja de pared : Una carcasa empotrada montada dentro de la pared en la que se atornilla la placa frontal.
• Etiquetas/iconos de puerto : Marcadores de identificación, codificados por colores o con etiquetas de texto, para distinguir los puertos de datos, voz o AV
• Tapas antipolvo : Cubiertas protectoras para puertos no utilizados, especialmente críticas en aplicaciones de fibra óptica

Placa frontal de red Estándares y categorías de cables

El rendimiento de una instalación de placa frontal de red es tan bueno como el cableado y los conectores Keystone utilizados en ella. Las placas frontales deben coincidir con la categoría de cable que se va a instalar:

• Cat5e : Admite hasta 1 Gbps a 100 MHz; Adecuado para la mayoría de redes residenciales y comerciales básicas.
• Cat6 : Admite hasta 1 Gbps a 250 MHz con mejor rendimiento de diafonía; ampliamente utilizado en implementaciones de oficinas modernas
• Cat6A : Soporta hasta 10 Gbps a 500MHz ; Requerido para entornos de alta densidad y aplicaciones PoE.
• Cat8 : Soporta hasta 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Fibra (OM3/OM4/OS2) : Admite de 10G a 100G en distancias más largas; Requiere adaptadores Keystone específicos de fibra.

Organismos de normalización como TIA-568 (Norteamérica) e ISO/IEC 11801 (internacional) definen los requisitos de rendimiento del canal que las placas frontales y los conectores deben cumplir para lograr instalaciones de cableado estructurado certificadas.

Cómo elegir la placa frontal de red adecuada

La selección de la placa frontal correcta depende de varios factores prácticos:

Recuento de puertos

Determine cuántas conexiones se necesitan en cada ubicación. Una estación de trabajo de escritorio estándar normalmente requiere 2 puertos (uno de datos, otro de repuesto o de voz), mientras que una estación AV de aula puede necesitar entre 4 y 6 puertos. Evite especificar demasiado para mantener manejables las penetraciones en las paredes.

Entorno de instalación

Para construcciones nuevas o renovaciones, las placas frontales trapezoidales empotradas en la pared ofrecen el acabado más limpio. Para edificios existentes donde el enrutamiento por pared no es factible, las opciones de montaje en superficie eliminan la necesidad de pasar cables a través de las paredes. Los entornos industriales y exteriores requieren placas frontales con clasificación IP (por ejemplo, IP44 o IP55) con protección contra el polvo y la humedad.

Tipo de cable y requisitos de velocidad

Haga coincidir los conectores Keystone con la categoría de cable que se está ejecutando. La instalación de conectores Cat6A en una infraestructura Cat5e desperdicia inversión, mientras que la instalación de conectores Cat5e en una instalación Cat6A crea un cuello de botella en el rendimiento en la salida: el eslabón más débil define la velocidad máxima del canal.

unesthetic and Regulatory Standards

En entornos regulados, como instalaciones gubernamentales o de atención médica, es posible que las placas frontales deban cumplir con estándares específicos de codificación de colores o requisitos de ensamblaje de paredes resistentes al fuego. Los espacios comerciales suelen especificar un acabado consistente (blanco, marfil o acero cepillado) que coincida con los estándares de diseño de interiores.

Placa frontal de red frente a panel de conexiones: diferencias clave

un common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:

• Placa frontal : Instalado en el punto final del usuario (escritorio, pared, piso); proporciona de 1 a 6 puertos por ubicación; conecta dispositivos finales al cableado de pared
• Panel de conexión : Instalado en el rack de red o sala de telecomunicaciones; consolida todos los tendidos de cables en la pared (a menudo 24 a 48 puertos por panel ); Se conecta a interruptores mediante cables de conexión.

Juntos, la placa frontal y el panel de conexión forman los dos extremos de un canal de cableado estructurado, con el cable horizontal empotrable entre ellos.

Consejos prácticos de instalación

Una instalación adecuada garantiza tanto el rendimiento como la longevidad:

1. unlways leave al menos 30 cm de cable flojo dentro de la caja posterior para permitir la reterminación si falla un gato
2. Mantenga la torsión del par lo más cerca posible del punto de terminación del conector trapezoidal; desenroscar más de 13 mm (0,5 pulgadas) degrada el rendimiento de Cat6 y Cat6A.
3. Etiquete cada puerto claramente tanto en la placa frontal como en el puerto correspondiente del panel de conexiones usando un esquema de numeración consistente (por ejemplo, F1-D1 = Piso 1, Escritorio 1)
4. Utilice tapas antipolvo en las ranuras Keystone no utilizadas para evitar la acumulación de residuos dentro de la caja posterior.
5. Para instalaciones de fibra, limpie todos los conectores con herramientas adecuadas antes de realizar la prueba; Los extremos de las fibras contaminadas son los Causa principal de fallas en los enlaces de fibra.
6. Pruebe cada tomacorriente completado con un certificador de cable (no solo un probador de continuidad) para confirmar que el canal cumple con el estándar TIA o ISO requerido
