Panel de conexión vs Switch: la respuesta directa

A panel de conexiones es un componente de cableado estructurado pasivo que termina y organiza cables de red, mientras que un conmutador de red es un dispositivo electrónico activo que recibe, procesa y reenvía datos entre dispositivos conectados. Al comparar el panel de conexiones con el conmutador, la distinción principal es simple: un panel de conexiones no transmite ni procesa datos por sí solo, mientras que un conmutador contiene circuitos que leen los datos entrantes y los dirige al puerto de destino correcto.

Un panel de conexión generalmente se ubica en la capa física de una red y proporciona un punto de conexión fijo y etiquetado para cableado horizontal que va desde tomas de pared, conectores trapezoidales o una placa frontal de red hasta un armario de cableado o sala de equipos. Un conmutador, por el contrario, se conecta al panel de conexión a través de cables de conexión cortos y es el conmutador el que realmente permite que varios dispositivos de la red intercambien datos. Debido a que un panel de conexiones no tiene componentes electrónicos activos, no requiere energía, mientras que un interruptor necesita suministro eléctrico para funcionar. Reconocer esta diferencia es útil al planificar un sistema de cableado estructurado, ya que los paneles de conexión y los conmutadores generalmente desempeñan funciones complementarias en lugar de reemplazarse entre sí.

¿Qué es un panel de conexiones y cómo funciona?

Función principal de un panel de conexión en un sistema de cableado estructurado

Un panel de conexión es un panel plano, montado en un bastidor o en la pared, que contiene una fila de puertos jack trapezoidales en su parte frontal. Cada puerto en la parte frontal del panel corresponde a un punto de conexión en la parte posterior del panel, donde el cableado horizontal entrante termina utilizando un método de perforación IDC, comúnmente siguiendo una terminación estilo 110 o Krone. Esta configuración permite a los instaladores organizar muchos tendidos de cables individuales en una ubicación etiquetada y manejable, en lugar de dejar cables sueltos esparcidos por un rack o sala de equipos. Los paneles de conexión también están diseñados para admitir la secuencia de cableado estándar T568A o T568B utilizada en la mayoría del cableado estructurado de cobre, lo que mantiene el orden del cableado constante en toda la instalación.

Factores de forma del panel de conexión: modelos perforados, RJ45 y Cat6

Los productos de paneles de conexión vienen en varias formas comunes. un panel de conexiones perforado El modelo se termina presionando cada conductor en una ranura IDC con una herramienta de perforación, que es el método de terminación más común para paneles de conexión de cobre. un Panel de conexiones RJ45 El estilo se refiere a los propios puertos frontales, que aceptan enchufes RJ45 estándar de cables de conexión. un Panel de conexión Cat6 o el modelo Cat6A está diseñado para cumplir con los requisitos de ancho de banda y diafonía del cableado Cat6 o Cat6A, y generalmente se combina con conectores Keystone Cat6 o Cat6A correspondientes. un panel de conexiones en blanco Se envía sin conectores preinstalados, lo que permite al instalador insertar conectores Keystone de su elección puerto por puerto, lo que resulta útil cuando un bastidor necesita una combinación de conexiones de cobre y fibra.

Las instalaciones más pequeñas a veces utilizan un Caja de panel de conexiones en lugar de una unidad completa montada en bastidor. Una caja de panel de conexiones es un gabinete compacto que contiene una cantidad limitada de puertos y que a menudo se usa en hogares, oficinas pequeñas o ubicaciones montadas en superficie donde un bastidor completo de 19 pulgadas no es práctico. El siguiente cuadro muestra cómo el número de puertos del panel de conexiones generalmente escala de instalaciones pequeñas a grandes.

El cuadro anterior presenta cuatro de las configuraciones de puertos de paneles de conexión más comunes que se encuentran en instalaciones de cableado estructurado: modelos de 8 puertos, 12 puertos, 24 puertos y 48 puertos. Panel de conexiones de 24 y 48 puertos Las unidades generalmente se seleccionan para salas de telecomunicaciones y bastidores de equipos que necesitan terminar una mayor cantidad de tramos de cables horizontales provenientes de áreas de trabajo individuales. Las unidades de panel de conexión más pequeñas de 8 y 12 puertos suelen ser adecuadas para armarios de cableado compactos, oficinas domésticas o sucursales donde solo se requiere un número limitado de conexiones de red. La selección del número de puertos correcto depende principalmente de la cantidad de conexiones de cable planificadas para una ubicación, junto con cierto margen para una expansión futura, ya que agregar capacidad más adelante generalmente significa instalar un panel de conexiones adicional en lugar de expandir uno existente. Muchos instaladores eligen un tamaño de panel de conexión que es un nivel más grande que el requisito actual para que los puertos de repuesto sigan disponibles para nuevos dispositivos o áreas de trabajo reorganizadas.

¿Qué es un conmutador de red y en qué se diferencia de un panel de conexiones?

Funciones del conmutador: reenvío activo de datos e inteligencia de puertos

Un conmutador de red es un dispositivo activo que conecta varios dispositivos en una red local y reenvía datos entre ellos. Internamente, un conmutador mantiene una tabla de direcciones de dispositivos aprendidas del tráfico que pasa por sus puertos, que utiliza para enviar datos entrantes sólo al puerto donde se encuentra el dispositivo de destino, en lugar de transmitirlos a todas partes. Esto requiere energía eléctrica continua y muchos conmutadores también admiten alimentación a través de Ethernet, suministrando energía a dispositivos conectados, como cámaras o puntos de acceso inalámbrico, a través del mismo cable utilizado para los datos. En un bastidor de equipo típico, el conmutador se ubica cerca del panel de conexiones, y los cables de conexión cortos con extremos de conector macho RJ45 vinculan puertos específicos del panel de conexiones a puertos específicos del interruptor, formando la conexión activa que da vida a un sistema de cableado estructurado.

Debido a que el conmutador es el componente que realmente mueve los datos, es el conmutador, no el panel de conexiones, el que determina qué tan rápido pueden comunicarse los dispositivos y cuántos dispositivos se pueden conectar a la vez. Un panel de conexiones no agrega ni elimina conexiones de red disponibles por sí solo; simplemente proporciona un punto de terminación estable para que no sea necesario volver a tender el cableado cada vez que se mueve o reemplaza un dispositivo. Esta separación entre la gestión pasiva de cables y los equipos de red activos es una de las principales razones por las que los sistemas de cableado estructurado utilizan ambos componentes juntos en lugar de cablear dispositivos directamente a un conmutador.

Panel de conexión vs conmutador: comparación funcional en paralelo

La siguiente tabla resume las principales diferencias funcionales entre un panel de conexión y un conmutador de red dentro de un sistema de cableado estructurado.

El gráfico de radar anterior compara un panel de conexión y un conmutador de red en cinco dimensiones funcionales, utilizando una escala de calificación ilustrativa de 1 a 5 en lugar de datos medidos precisos. Un panel de conexiones obtiene una puntuación alta en organización de cables, estabilidad de la capa física e independencia energética, ya que es un componente pasivo que organiza el cableado sin necesidad de energía eléctrica ni de realizar ningún procesamiento de datos. Un conmutador de red, por el contrario, obtiene una puntuación alta en inteligencia de red y razonablemente buena en escalabilidad, porque lee datos activamente y dirige el tráfico al puerto correcto. El panel de conexión obtiene una puntuación baja en inteligencia de red ya que no contiene circuitos electrónicos, mientras que el interruptor obtiene una puntuación baja en independencia de energía porque depende de una fuente de alimentación continua para funcionar. Vistos en conjunto, la comparación ilustra por qué los paneles de conexión y los conmutadores normalmente se utilizan como componentes complementarios dentro del mismo sistema de cableado estructurado en lugar de como sustitutos entre sí.

Cómo funcionan juntos los paneles de conexión y los conmutadores en un sistema de cableado estructurado

En un sistema de cableado estructurado típico, un panel de conexión y un conmutador de red se conectan en secuencia en lugar de competir por el mismo trabajo. La ruta general que sigue una única conexión de red, basada en la práctica común a la que se hace referencia en las pautas de cableado estructurado TIA/EIA-568-C y el Manual de métodos de distribución de telecomunicaciones de BICSI, se ve así:

1. El cableado del área de trabajo conecta un dispositivo, como una computadora, a un tomacorriente de pared o a una placa frontal de red equipada con un conector Keystone RJ45.
2. El cableado horizontal va desde esa placa frontal hasta un armario de cableado o sala de telecomunicaciones, generalmente dentro de una longitud máxima recomendada de alrededor de 100 metros.
3. El cableado horizontal termina en la parte posterior de un panel de conexiones mediante un método IDC perforado, comúnmente siguiendo una terminación estilo 110 o Krone.
4. Un cable de conexión corto, equipado con extremos de conector macho RJ45, conecta la parte frontal de un puerto del panel de conexión a un puerto de un conmutador de red cercano.
5. Luego, el conmutador reenvía datos entre esa conexión y el resto de la red, incluido cualquier cableado troncal que vincule varias salas de telecomunicaciones.

Este enfoque en capas es una idea central detrás de un sistema de cableado estructurado : cada componente del sistema de cableado estructurado, incluido el panel de conexión, los conectores Keystone, las placas frontales y los cables de conexión, tiene una función definida, lo que hace que una solución de cableado de red sea más fácil de mantener y reconfigurar en comparación con el cableado punto a punto ad hoc. Cuando es necesario mover o reemplazar un dispositivo, un instalador generalmente puede simplemente cambiar un cable de conexión corto en el panel de conexión o interruptor, en lugar de pasar un cable nuevo a través de paredes o techos. El siguiente cuadro compara la capacidad de ancho de banda entre categorías de cable comunes utilizadas con productos de cable estructurado.

Este gráfico de líneas compara la capacidad relativa de ancho de banda asociada con tres categorías de cableado estructurado comunes a las que se hace referencia en la documentación TIA/EIA-568-C: Cat5e, Cat6 y Cat6A. El cableado Cat5e generalmente tiene una capacidad nominal de alrededor de 100 MHz de ancho de banda, el cableado Cat6 lo extiende a aproximadamente 250 MHz y el cableado Cat6A aumenta aún más el ancho de banda nominal a aproximadamente 500 MHz. Debido a que un panel de conexión normalmente se construye para coincidir con una categoría de cable específica, se necesita un panel de conexión Cat6A emparejado con conectores trapezoidales Cat6A y cableado Cat6A para utilizar el mayor ancho de banda que se muestra en el lado derecho de la tabla. Mezclar categorías de cables dentro del mismo enlace, por ejemplo combinar cableado Cat6A con un panel de conexión Cat5e, generalmente limita todo el enlace al rendimiento de la categoría de menor calificación. Por esta razón, el panel de conexión, los conectores trapezoidales, las placas frontales y los cables de conexión utilizados en un sistema de cableado estructurado generalmente se especifican en la misma categoría de cable para mantener un rendimiento constante.

Más allá de la categoría del cable, la escala general de un sistema de cableado estructurado también depende del tamaño de la instalación que se está cableando. El gráfico de columnas a continuación presenta cifras de referencia generales sobre cómo el número de puertos tiende a escalar en diferentes tipos de instalaciones.

El gráfico de columnas anterior presenta cifras de referencia ilustrativas para los recuentos de puertos típicos utilizados en diferentes tipos de instalaciones de cableado estructurado, desde pequeñas oficinas hasta bastidores de centros de datos. Una instalación de oficina pequeña suele utilizar alrededor de 24 puertos, que normalmente pueden ser atendidos por una sola unidad de panel de conexión. El piso de una oficina de tamaño mediano a menudo escala hacia 48 puertos, a veces divididos en dos unidades de panel de conexión montadas en el mismo bastidor. Las plantas empresariales y las instalaciones más grandes pueden pasar al rango de 96 puertos, mientras que los racks de los centros de datos que manejan muchas conexiones de servidores pueden requerir 144 puertos o más, lo que frecuentemente se logra apilando múltiples unidades de paneles de conexiones de alta densidad. Estas cifras son referencias de planificación general en lugar de requisitos fijos, ya que el número real de puertos necesarios en cualquier sistema de cableado estructurado depende del número específico de áreas de trabajo, conexiones de equipos y planes de crecimiento de la instalación.

Selección de componentes del panel de conexión: conectores Keystone, placas frontales y conectores RJ45

Conectores y placas frontales Keystone como componentes de productos de cableado estructurado

Un panel de conexiones rara vez funciona solo. Por lo general, se combina con una familia de componentes de productos de cableado estructurado relacionados, incluidos conectores Keystone, placas frontales y cables de conexión, que en conjunto forman una solución completa de cableado de red. Entre los fabricantes de conectores Keystone, los tipos de módulos comunes incluyen:

• Módulos Keystone jack cat6, utilizados para conexiones de cobre gigabit estándar en la salida del área de trabajo.
• Puertos de conector Keystone RJ45 compatibles con la mayoría de las carcasas de placa frontal y panel de conexión en blanco.
• Módulos estilo Net Keystone Jack, diseñados para terminación sin herramientas o mediante perforación, según las preferencias del instalador.
• Placa frontal de red y carcasas de placa frontal, disponibles en diseños de puerto único, puerto dual y puerto múltiple para que coincidan con un panel de conexiones de 24 puertos o una configuración de red troncal más grande.

Los fabricantes de placas frontales generalmente ofrecen opciones de placa frontal de montaje empotrado y de superficie, por lo que el mismo conector trapezoidal se puede instalar en paneles de yeso, en una caja de piso elevado o en la superficie de una pared, según el tipo de edificio. Debido a que una placa frontal es simplemente una carcasa para uno o más conectores Keystone, el rendimiento eléctrico real de la conexión aún depende de hacer coincidir los conectores Keystone de la placa frontal con la misma categoría de cable utilizada por el panel de conexión y el cableado detrás de él.

Puertos del panel de conexión a juego con conectores RJ45 y cables de conexión

En la parte frontal del panel de conexiones, cada puerto acepta un enchufe RJ45 estándar. Los cables de conexión utilizados para realizar estas conexiones, a veces denominados abreviadamente Parches del panel de conexiones , son cables cortos terminados en fábrica o en campo equipados con un conector macho RJ45 en cada extremo. Los fabricantes de conectores RJ45 suelen producir estos conectores para que coincidan con las especificaciones Cat5e, Cat6 o Cat6A, y seleccionar un conector clasificado para la misma categoría que el panel de conexión y los conectores trapezoidales ayuda a evitar un cuello de botella no deseado en el enlace. Vale la pena señalar que el término panel de conexiones también aparece en contextos no relacionados, como panel de conexiones para sistemas de audio de automóviles, que se refiere a paneles de distribución de cableado de amplificadores en vehículos; ese uso no está relacionado con los paneles de conexión de cableado estructurado de red que se describen a lo largo de esta guía. Trabajar con fabricantes establecidos de paneles de conexión que también producen conectores Keystone, placas frontales y conectores RJ45 a juego puede simplificar el abastecimiento, ya que es más probable que la categoría de cable, la codificación de colores y el estilo de terminación sean consistentes en todo el sistema de cableado estructurado.

Vista isométrica: anatomía de un panel de conexión montado en bastidor

El diagrama isométrico de arriba es una ilustración esquemática simplificada de un panel de conexión montado en bastidor, cuyo objetivo es mostrar el diseño general de sus componentes principales en lugar de un dibujo técnico exacto de cualquier modelo específico. La cara frontal del panel contiene una fila de puertos de conector trapezoidal, que es donde los cables de red individuales terminan mediante conectores de conector trapezoidal RJ45. Un soporte de montaje a lo largo del costado del panel permite asegurarlo en un bastidor de equipo estándar de 19 pulgadas, manteniendo el panel alineado con otros equipos montados en bastidor, como un conmutador de red. En la parte posterior del panel, se utilizan terminales perforados IDC, que generalmente siguen un método de terminación estilo 110 o Krone, para conectar el cableado horizontal entrante a cada puerto de conector Keystone. Por lo general, se incluye una etiqueta o tira de identificación cerca de los puertos frontales para que cada puerto pueda numerarse, lo que ayuda con la administración de cables y la resolución de problemas una vez que el panel de conexión está instalado en un sistema de cableado estructurado activo.

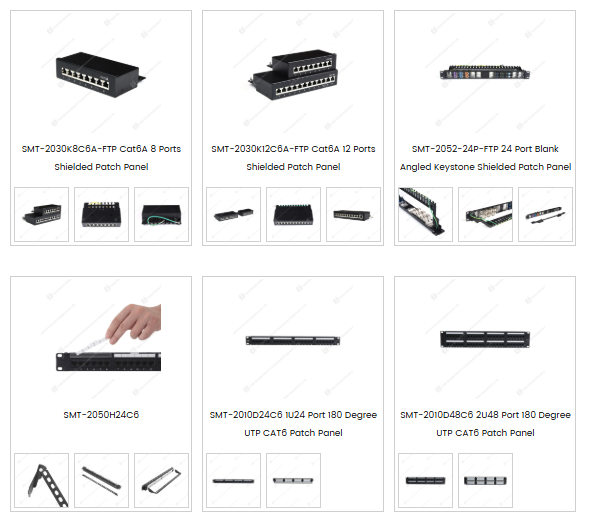

La siguiente fotografía muestra una gama representativa de paneles de conexión y componentes de placa frontal.

La fotografía de arriba muestra una variedad de componentes de panel de conexión y placa frontal, incluidos paneles de conexión Cat6A blindados en configuraciones de 8 y 12 puertos, un panel de conexión blindado Keystone en ángulo en blanco de 24 puertos y paneles de conexión UTP Cat6 en configuraciones de 180 grados de 24 y 48 puertos. Los modelos de panel de conexión en blanco aceptan conectores Keystone individuales a elección del instalador, lo que permite que un solo chasis de panel de conexión admita diferentes tipos de conectores, como conectores Keystone Cat6 o adaptadores de fibra, dentro del mismo espacio de rack. Los productos estilo caja de panel de conexión, que se muestran junto a las unidades montadas en bastidor, se utilizan normalmente para instalaciones más pequeñas donde solo es necesario organizar unas pocas conexiones de red fuera de un bastidor de equipo completo. En todos estos formatos de paneles de conexión, los puertos jack trapezoidales RJ45 siguen siendo el punto de terminación común para el cableado estructurado de cobre estándar, mientras que la parte posterior de cada unidad generalmente acepta una terminación perforada IDC para los tendidos de cable entrantes. La selección entre opciones de panel de conexión de 8 puertos, 12 puertos, 24 puertos y 48 puertos generalmente se reduce a la cantidad de terminales de cable que terminan en un bastidor o armario de cableado determinado.

Acerca de Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. es un fabricante centrado en componentes de sistemas de cableado estructurado y productos de fibra óptica, que abarca diseño, desarrollo, ventas y servicio. En funcionamiento desde hace casi 20 años, la empresa mantiene líneas de producción para conectores Keystone, paneles de conexión, placas frontales y otros productos de cable estructurado utilizados en cableado estructurado, comunicación de red y aplicaciones de hogar inteligente. La configuración de fabricación incluye líneas de producción regulares y personalizadas, junto con equipos de moldeo por inyección totalmente automáticos y semiautomáticos, lo que respalda una producción anual estable en el rango de varios millones de unidades.

Un equipo de investigación y desarrollo de más de 10 ingenieros y más de 30 empleados técnicos de tiempo completo trabajan en el control de calidad y las actualizaciones de productos, respaldando la consistencia de la fabricación de paneles de conexión, conectores Keystone y placas frontales desde la etapa de diseño en adelante. Como proveedor entre los fabricantes de sistemas de cableado estructurado, Simante atiende a clientes en regiones que incluyen Europa, Australia, África, Medio Oriente y el sudeste asiático, y también participa en la cooperación OEM y ODM que involucra paneles de conexión, conectores Keystone y componentes de placa frontal, además de paneles de conexión de red Keystone personalizados de 12, 24 y 48 puertos en diseños de 90 grados y 180 grados en las categorías CAT5E, CAT6 y CAT6A.

Preguntas frecuentes sobre paneles de conexión y conmutadores

P1. ¿Cuál es la principal diferencia entre un panel de conexiones y un interruptor?

Un panel de conexiones es un dispositivo pasivo que organiza y termina el cableado estructurado, mientras que un conmutador es un dispositivo de red activo que procesa y dirige el tráfico de datos entre los puertos conectados.

P2. ¿Necesito tanto un panel de conexión como un conmutador en una configuración de red?

En la mayoría de los sistemas de cableado estructurado, sí. El panel de conexión termina los tramos de cableado horizontal y, luego, los cables de conexión cortos conectan puertos específicos del panel de conexión a un conmutador, separando la gestión de cables del equipo de red activo.

P3. ¿Qué recuentos de puertos están comúnmente disponibles para los paneles de conexión?

Los paneles de conexión suelen venir en configuraciones de 8, 12, 24 y 48 puertos, y los modelos de panel de conexión de 24 y 48 puertos se utilizan ampliamente en entornos de oficinas y salas de telecomunicaciones.

P4. ¿Se puede utilizar un panel de conexiones sin interruptor?

Un panel de conexiones por sí solo no proporciona conectividad de red, ya que solo organiza el cableado. Aún se necesita un conmutador, enrutador u otro equipo activo en un lado del panel de conexiones para permitir la transmisión de datos.

P5. ¿Cuál es la diferencia entre los conectores trapezoidales RJ45 y los conectores macho RJ45 utilizados con un panel de conexión?

Los conectores Keystone son los puertos RJ45 hembra montados en paneles de conexión y placas frontales para terminación de cables, mientras que un conector macho RJ45 es el extremo del enchufe de un cable de conexión que se inserta en esos puertos de conexión Keystone o en un puerto de conmutador.
