Un panel de parche generalmente consiste en una serie de puertos que se pueden conectar a conmutadores, servidores u otros dispositivos de red a través de cables de parche. Su valor central radica en separar el cableado permanente (como los cables en las paredes o debajo de los pisos) de las conexiones de cable de parche flexible. Esto reduce el desgaste en el cableado permanente causado por un tapón frecuente y la desconcertación, extendiendo así la vida útil del cable y simplificando significativamente la gestión diaria de la red.

¿Cómo es un panel de parche ¿trabajar?

El principio operativo de un panel de parche se puede dividir en dos partes principales: terminación y conexión.

1. Terminación

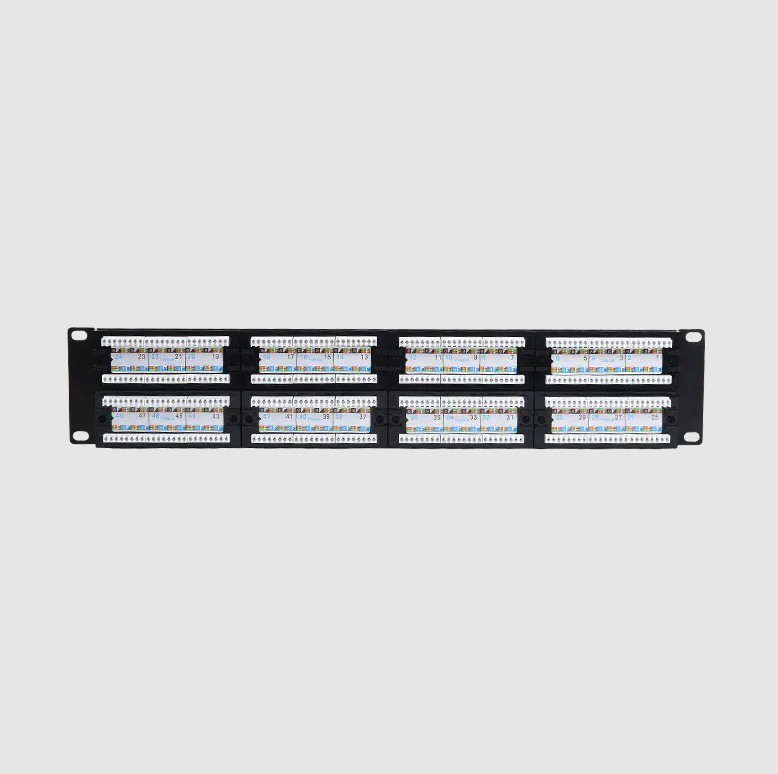

Primero, el cable de red (generalmente par retorcido, como Cat5e o Cat6) que se extiende desde la pared o el techo se desprende y los ocho cables de cobre terminan de acuerdo con un estándar específico (T568A o T568B) hasta conectores de desplazamiento de aislamiento (IDC) en la parte posterior del panel de parche. Este proceso asegura permanentemente el cable al panel de parche.

2. Conexión

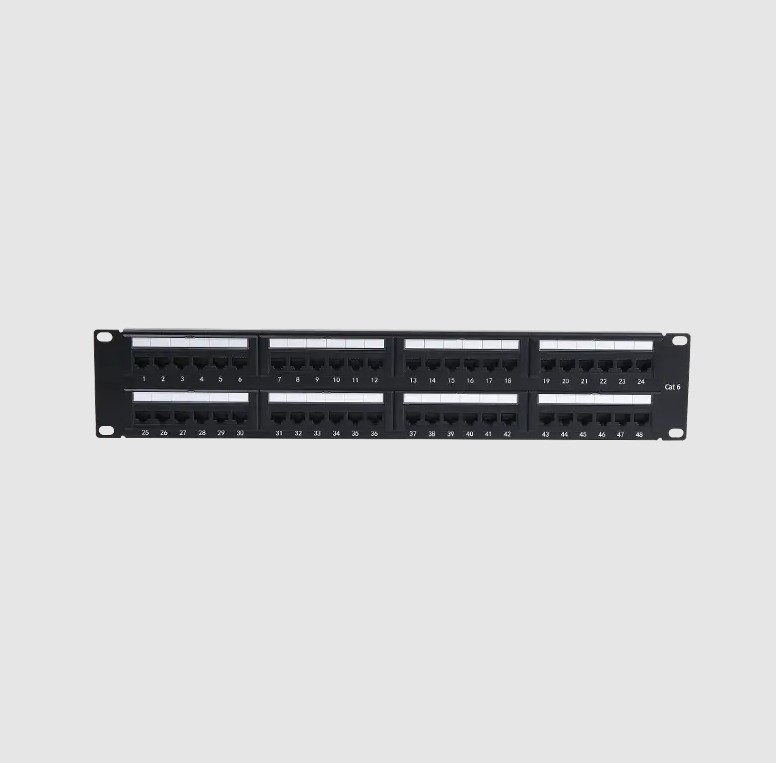

Después de la terminación, los puertos RJ45 correspondientes están expuestos en la parte delantera del panel de parche. Ahora puede usar cables de parche corto para conectar estos puertos a puertos en el interruptor de red. Por ejemplo, si desea conectar una computadora en una sala de conferencias a la red, simplemente termine el cable que se extiende desde el puerto en la pared de la sala de conferencias al panel de parche y luego use un cable de parche para conectar el puerto correspondiente en el panel de parche a un puerto en el interruptor. Este método de conexión flexible permite a los administradores de red cambiar fácilmente la ubicación de conexión o la topología de los dispositivos sin tener que redirigir los cables.

Tipos de paneles de parche

Basado en diferentes estándares y escenarios de aplicación, los paneles de parche se clasifican principalmente en los siguientes tipos:

• Paneles de parche sin blindaje y blindados (UTP/STP): Los paneles UTP son adecuados para la mayoría de los entornos de oficina, mientras que los paneles STP se utilizan en áreas con alta interferencia electromagnética.


• Por recuento de puertos: Las opciones comunes incluyen paneles de parche de 24 puertos y 48 puertos, elegidos según la escala de red y las necesidades de expansión.


• Por aplicación: Los paneles de parche de cobre se usan ampliamente, mientras que los paneles de parche de fibra óptica administran redes de fibra y protegen los puntos de empalme.


• Por instalación: Los paneles de parche montados en bastidor (1U o 2U) se instalan en gabinetes estándar de 19 pulgadas para una gestión centralizada.



Paneles de parche vs. interruptores

Los paneles e interruptores de parche juegan diferentes roles en una red, pero se complementan entre sí.

• Paneles de parche: Dispositivos pasivos que proporcionan conexión física y gestión de cables estructurados.


• Interruptores: Dispositivos activos que procesan datos y reenvían paquetes para habilitar la comunicación entre dispositivos.



En una configuración de cableado típica, los cables de las habitaciones terminan en el panel de parche, y los cables cortos de parche conectan el panel al interruptor. Este enfoque en capas simplifica la implementación, la resolución de problemas y el mantenimiento.
