En las configuraciones modernas de cableado de redes y cine en casa, a menudo puede escuchar el término "Keystone Jack" (también conocido como Jack trapezoidal). Entonces, ¿qué es exactamente un Keystone Jack ? En pocas palabras, es un conector modular estándar diseñado para instalar en placas de pared, paneles de parche o cajas de montaje en superficie para conectar una variedad de cables de bajo voltaje, como Ethernet, teléfono, audio y video. Se llama "Keystone" porque su diseño de Snap-On trapezoidal único y universal permite que diferentes tipos de conector se intercambien e instalen fácilmente en un solo panel.

Ventajas del núcleo de Keystone Jack

El Keystone Jack El mayor valor radica en su flexibilidad y diseño modular.

• Versatilidad y flexibilidad definitiva: Los gatos Keystone le permiten mezclar y combinar diferentes tipos de conector en una sola placa de pared estándar o panel de parche. Por ejemplo, puede instalar un conector Ethernet de categoría 6, un puerto HDMI y un conector de fibra óptica en un solo panel. Este enfoque modular hace que la actualización y el mantenimiento de los sistemas de red o audio/video sea increíblemente simple. Si sus necesidades cambian, simplemente puede reemplazar un módulo Keystone específico en lugar de reemplazar toda la placa de pared o volver a cablear.


• Instalación fácil: La mayoría de los gatos Keystone cuentan con un diseño sin herramientas o perforador. Los diseños sin herramientas, en particular, permiten a los usuarios presionar fácilmente los núcleos de cable en el módulo sin la necesidad de herramientas complejas, simplificando significativamente el esfuerzo y el tiempo requeridos para el cableado de la red.


• Interfaz estandarizada: El Keystone standard ensures compatibility between modules and panels from different manufacturers. This provides a wide range of cabling system options.


Tipos y aplicaciones comunes de Keystone Jack

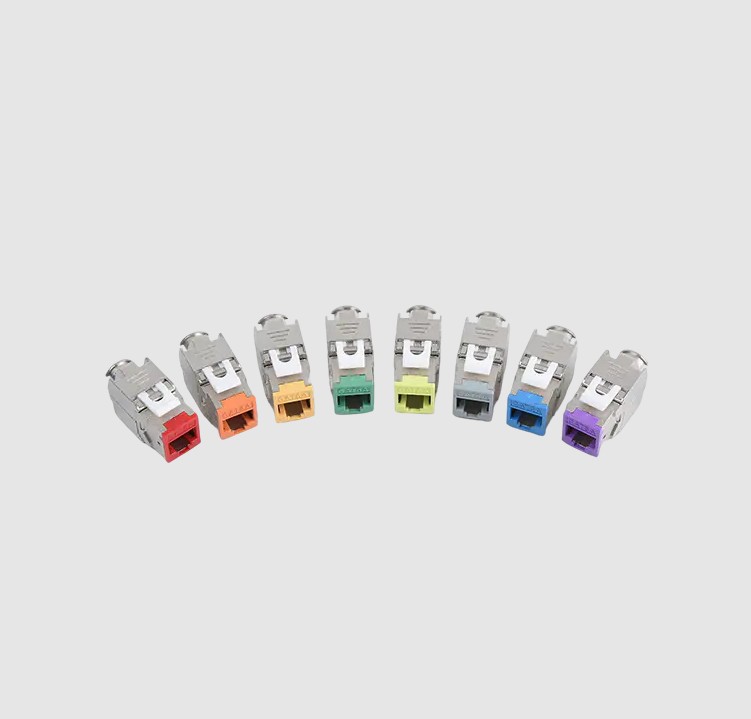

• Conectores Ethernet (tomas de red): Este es el tipo más común e incluye CAT5E, CAT6, CAT6A e incluso los últimos gatos de red Cat8. Son un componente clave en la construcción de redes de área local con cableas (LAN).


• Módulos HDMI: Se utiliza para conectar cables HDMI dentro de la pared a dispositivos externos y se usan comúnmente en instalaciones de cine en casa.


• Módulo USB: Proporciona un puerto de carga USB o expansión de datos en la pared.


• Conectores de audio/video: Los conectores como RCA, conectores de cable de altavoces (enchufes de plátano) o gatos de audio de 3.5 mm se utilizan para el cableado de audio profesional.


• Conectores de fibra óptica: Los conectores como LC o SC se utilizan para sistemas de cableado de fibra óptica que requieren un ancho de banda extremadamente alto.


• Jack de teléfono: Jacks de teléfono RJ11 tradicionales.



¿Cómo elegir su módulo Keystone?

Elegir el derecho Keystone Jack Depende principalmente de sus necesidades de cableado:

• Tipo de aplicación: Determine si necesita conectar la red (categoría 6A para alto rendimiento), video (HDMI) o audio (RCA).


• Estándar de cable: Para el cableado de la red, asegúrese de que la calificación de su gato Keystone (como la categoría 6) coincida con el grado de su cable para garantizar el rendimiento de la red.


• Método de terminación: Los módulos Keystone sin herramientas son fáciles de instalar; Los módulos Keystone de perforación se utilizan más comúnmente para aplicaciones profesionales de cableado de red que requieren una estabilidad extremadamente alta.



Los gatos Keystone son los bloques de construcción esenciales de los sistemas de cableado modernos, eficientes y flexibles. Proporcionan una solución estandarizada que le permite personalizar y administrar fácilmente sus conexiones de red y audio/video, asegurando que su sistema siempre sea a prueba de futuro.
