Un sistema de cableado estructurado es una infraestructura de red estyarizada que utiliza paneles de conexión, conectores Keystone, placas frontales y conectores para organizar conexiones de voz, datos y fibra óptica dentro de un edificio o centro de datos. En lugar de tender cables individuales directamente a los dispositivos finales, un sistema de cableado estructurado dirige el cableado a puntos de distribución centralizados, como un panel de conexiones o un panel de distribución de fibra, donde las conexiones se pueden probar, reorganizar o ampliar sin perturbar el resto de la red. Este enfoque está definido por estándares ampliamente referenciados, incluyendo ANSI/TIA-568 and ISO/CEI 11801 , que especifican requisitos de rendimiento para categorías de cobre como cat5e, Cat6 y Cat6a, así como criterios de prueba a los que se hace referencia para conectores de fibra óptica. Un sistema de cableado estructurado bien planificado generalmente combina una solución de cableado de red construida a partir de paneles de conexión de cobre, conectores trapezoidales RJ45, placas frontales de red y paneles de conexión de fibra óptica, todos trabajando juntos para soportar el tráfico de Ethernet, voz y video. Debido a que estos componentes generalmente siguen estándares mecánicos comunes, los productos de cable estructurado de diferentes series de producción generalmente se pueden mezclar dentro del mismo bastidor o gabinete de pared, lo que simplifica el mantenimiento a largo plazo y las actualizaciones futuras.

Los paneles de conexión de fibra óptica desempeñan un papel central en este marco siempre que una red necesita extenderse más allá de los límites de longitud del cableado de cobre o requiere ancho de banda adicional para enlaces troncales y de centros de datos. Un panel de conexión de fibra óptica, a veces llamado panel de conexión ODF o panel de distribución de fibra, es el punto donde los cables de fibra óptica entrantes se empalman o conectan a cables de conexión que continúan hasta conmutadores, servidores u otros equipos de red. Las secciones siguientes analizan cómo se seleccionan los componentes de cableado estructurado, cómo se configura típicamente un panel de conexión de fibra óptica y qué prácticas de instalación ayudan a mantener los segmentos de cobre y fibra óptica de una solución de cableado de red funcionando de manera confiable a lo largo del tiempo.

Componentees principales de un sistema de cableado estructurado

Un sistema de cableado estructurado generalmente se organiza en una pequeña cantidad de categorías de componentes, cada una de las cuales se fabrica para cumplir con requisitos mecánicos y eléctricos definidos. La siguiente tabla resume los principales componentes del sistema de cableado estructurado a los que se hace referencia en este artículo, incluidos los tipos de paneles de conexión, conectores trapezoidales, placas frontales y hardware de conectores. Comprender la función de cada componente de los productos de cableado estructurado ayuda a los instaladores a seleccionar piezas compatibles y ayuda a los administradores de instalaciones a planificar la capacidad para el crecimiento futuro. En la mayoría de las instalaciones comerciales, estos componentes se combinan dentro de un gabinete de montaje en pared o en bastidor, con el cableado encaminado a través de bandejas de administración dedicadas para reducir la tensión en los conectores.

Diseño de paneles de conexión de fibra óptica, configuraciones de puertos y opciones de montaje en bastidor

Un panel de conexión de fibra óptica y un marco de distribución óptica, a menudo abreviado como panel ODF, describen equipos estrechamente relacionados que se utilizan para organizar conexiones de fibra, aunque los términos a veces se usan de manera ligeramente diferente según las regiones y los proveedores. En el uso general, un panel de conexión de fibra se refiere a un gabinete compacto para montaje en rack o en pared que contiene una cantidad limitada de puertos, y generalmente se usa dentro de una sala de telecomunicaciones, un armario de distribución en el piso o un pequeño centro de datos. Un panel ODF generalmente describe un marco más grande, a menudo con múltiples bandejas extraíbles, que se utiliza en una oficina central, cabecera o centro de datos más grande para administrar mayores cantidades de fibra. Tanto un ODF de fibra como un panel de fibra estándar realizan la misma función subyacente, que es proteger los empalmes por fusión o la fibra conectorizada, distribuir los núcleos de fibra entrantes y salientes y proporcionar un punto estable y etiquetado para pruebas y parches. Debido a que la terminología varía, generalmente se recomienda a los compradores que evalúan un panel de distribución de fibra que confirmen el número de puertos, la configuración de la bandeja y el tipo de conector en lugar de confiar únicamente en el nombre del producto.

Los paneles de conexión de fibra óptica se fabrican comúnmente en configuraciones de 12, 24, 48 y 96 núcleos, y algunos diseños de paneles de conexión de fibra óptica de alta densidad admiten recuentos aún mayores para aplicaciones de centros de datos. El número de puertos generalmente coincide con la altura de la unidad de rack del gabinete, ya que cada 1U de espacio de rack generalmente puede acomodar una cantidad definida de posiciones de adaptador según el tipo de adaptador y el diseño de la bandeja. Un panel de conexión de fibra óptica de 24 puertos es una opción común para salas de telecomunicaciones más pequeñas y puntos de distribución FTTH, mientras que con mayor frecuencia se seleccionan números de puertos más altos para aplicaciones troncales de centros de datos y oficinas centrales. Los diseños de paneles de conexión de fibra óptica para montaje en bastidor están pensados ​​para su instalación en un bastidor de equipos estándar de 19 pulgadas, mientras que las versiones de montaje en pared se utilizan en espacios más pequeños, como cajas de distribución de piso o puntos de acceso FTTH, donde un bastidor completo no es práctico.

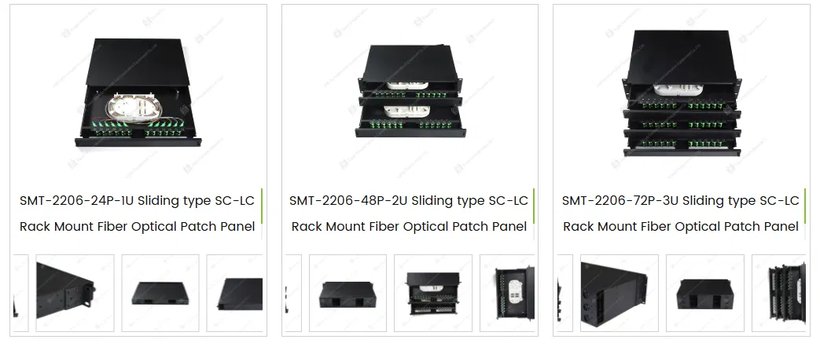

La fotografía de arriba muestra una serie de paneles de conexión de fibra óptica de montaje en bastidor fabricados por Yuyao Simante Network Communication Equipment Co., Ltd, que ilustra cómo el número de puertos aumenta con la altura del gabinete. La versión 1U tiene capacidad para 24 puertos, la versión 2U tiene capacidad para 48 puertos y la versión 3U tiene capacidad para 72 puertos, siguiendo un diseño de cajón deslizante que permite que la bandeja frontal se extienda hacia afuera para empalmes, parches y mantenimiento sin quitar el panel del rack. Cada unidad utiliza adaptadores SC o LC montados en el panel frontal, con bandejas de empalme y funciones de administración de fibra alojadas dentro del cajón para ayudar a proteger el radio de curvatura de la fibra y reducir el riesgo de daños a la fibra durante el servicio. Este tipo de panel de conexión de fibra SC LC ODF de tipo deslizante está destinado a simplificar movimientos, adiciones y cambios en entornos donde los técnicos necesitan acceso físico repetido a empalmes y conectores. Los productos de paneles de conexión de fibra óptica de montaje en bastidor de este tipo generalmente se instalan en salas de telecomunicaciones, centros de datos, oficinas centrales de ISP y puntos de distribución FTTH donde se necesita una terminación de fibra organizada y útil.

Rendimiento del ancho de banda de las categorías de cableado de cobre utilizadas con conectores Keystone y paneles de conexión

El rendimiento del cableado estructurado de cobre se define mediante clasificaciones de categoría establecidas según ANSI/TIA-568 e ISO/IEC 11801, que especifican un ancho de banda de frecuencia mínimo para cada categoría de cable y hardware de conexión. Según estos estándares, el cableado de categoría 5e está clasificado para 100MHz , El cableado de categoría 6 está clasificado para 250MHz , El cableado de categoría 6a está clasificado para 500MHz y el cableado de categoría 8 está clasificado para 2000MHz . Debido a que un panel de conexión, un conector trapezoidal Cat6 y un conector trapezoidal RJ45 son todos parte del mismo canal, cada componente en el enlace, desde el puerto cat6 del panel de conexión hasta la terminación del conector trapezoidal cat6 y el conector macho RJ45 en el extremo del equipo, debe cumplir o exceder la clasificación de categoría para que el enlace funcione según lo previsto. El siguiente cuadro ilustra cómo aumenta la capacidad del ancho de banda en estas categorías, lo que ayuda a explicar por qué muchos diseños de soluciones de cableado de red empresarial han cambiado hacia hardware de Categoría 6 y Categoría 6a para nuevas instalaciones. La selección de hardware de panel de conexión y conector Keystone clasificado para la misma categoría o superior que el cable instalado es una práctica ampliamente seguida entre los fabricantes e instaladores de productos de cableado estructurado, ya que los componentes que no coinciden pueden limitar el ancho de banda alcanzable de todo el enlace.

El cuadro anterior compara la clasificación de ancho de banda mínimo de cuatro categorías comunes de cableado de cobre según lo definido por ANSI/TIA-568 y la documentación ISO/IEC 11801 relacionada. La categoría 5e, que todavía se encuentra en muchas instalaciones de oficina antiguas, admite un ancho de banda de 100 MHz y generalmente está asociada con Gigabit Ethernet en longitudes de cable estándar. La categoría 6 duplica esa cifra a 250 MHz y puede admitir 10 Gigabit Ethernet en longitudes de canal más cortas, lo cual es una de las razones por las que el hardware Cat6 de conector trapezoidal y panel de conexión Cat6 sigue estando ampliamente especificado en nuevos proyectos de soluciones de cableado de red. La categoría 6a extiende el ancho de banda a 500 MHz y agrega un control más estricto de la diafonía externa, lo que permite que 10 Gigabit Ethernet funcione en toda la longitud de canal de 100 metros permitida por el estándar. La categoría 8, nominal de 2000 MHz, está destinada principalmente a conexiones muy cortas de centros de datos en lugar de cableado de oficina general. Debido a que los requisitos de ancho de banda tienden a aumentar a medida que se actualizan las redes, muchos administradores de instalaciones buscan fabricantes de paneles de conexión y conectores Keystone cuyas líneas de productos ofrezcan una ruta de actualización clara de hardware Cat6 a Cat6a dentro del mismo espacio.

Tipos de conectores para paneles de conexión de fibra óptica: SC, LC, FC y ST

Los paneles de conexión de fibra óptica se construyen alrededor de una pequeña cantidad de tipos de conectores y adaptadores estandarizados, más comúnmente SC, LC, FC y ST. Los conectores SC utilizan un mecanismo de cierre push-pull y un casquillo relativamente grande de 2,5 milímetros, y siguen siendo comunes en aplicaciones de paneles de distribución de fibra empresarial y de telecomunicaciones. Los conectores LC utilizan un casquillo más pequeño de 1,25 milímetros con un estilo de pestillo similar, lo que permite aproximadamente el doble de densidad de puertos que los conectores SC dentro del mismo ancho de panel, lo que convierte a LC en una opción frecuente para diseños de centros de datos de paneles de conexión de fibra óptica de alta densidad. Los conectores FC utilizan un acoplamiento roscado que proporciona una conexión mecánica segura y todavía se especifican en algunas plantas externas y entornos de prueba donde la resistencia a las vibraciones es una prioridad. Los conectores ST utilizan un mecanismo de bloqueo por torsión accionado por resorte e históricamente fueron comunes en las primeras implementaciones de paneles de conexión de fibra óptica multimodo, aunque los proyectos más nuevos suelen especificar hardware SC o LC.

El rendimiento óptico de estos tipos de conectores se evalúa comúnmente según los criterios a los que se hace referencia en Telcordia GR-326-CORE e IEC 61753-1, que describen métodos de prueba para pérdida de inserción, pérdida de retorno y durabilidad mecánica de conectores de fibra óptica monomodo. Los puntos de referencia de la industria publicados a los que se hace referencia en múltiples fabricantes de conectores comúnmente describen la pérdida de inserción máxima típica en el rango de aproximadamente 0,2 a 0,3 dB para conectores SC, LC y FC terminados de fábrica en condiciones de acoplamiento normales. El rendimiento de la pérdida de retorno a menudo se compara con 50 dB o más para conectores pulidos UPC y 60 dB o más para conectores pulidos APC, según la misma categoría de fuentes publicadas. La durabilidad mecánica se compara con frecuencia con un mínimo de 500 ciclos de acoplamiento según las pruebas de durabilidad estilo Telcordia GR-326-CORE. Estas cifras representan puntos de referencia de la industria a los que se hace referencia comúnmente en lugar de valores garantizados para cualquier producto específico, ya que el rendimiento real puede variar según el fabricante, la calidad de la férula y el manejo en campo.

El cuadro anterior presenta puntos de referencia de pérdida de inserción máxima comúnmente referenciados en decibeles para los tipos de conectores SC, LC, FC y ST, según criterios de prueba publicados por la industria, como Telcordia GR-326-CORE. Los conectores SC, LC y FC se asocian frecuentemente con puntos de referencia de pérdida de inserción máxima cercanos a 0,3 dB cuando se terminan y acoplan correctamente en condiciones normales. Los conectores ST, que dependen de un acoplamiento de bloqueo por torsión en lugar de una interfaz push-pull o roscada, se asocian más a menudo con un punto de referencia típico ligeramente más alto, cerca de 0,5 dB, debido a diferencias en la tolerancia de alineación. Una pérdida de inserción más baja generalmente significa que se pierde menos señal óptica en cada punto de conexión, lo que se vuelve más significativo en aplicaciones de paneles de distribución de fibra y ODF que incluyen múltiples puntos de empalme y conexión a lo largo de un solo enlace. Estas cifras son puntos de referencia generales de la industria en lugar de especificaciones garantizadas para un lote particular de conectores, y los resultados reales dependen de la calidad del pulido de los casquillos, las prácticas de limpieza y el número de ciclos de acoplamiento. Los diseñadores de redes que planifican un panel de conexión de fibra para una larga red troncal, o un diseño de centro de datos de panel de conexión de fibra óptica de alta densidad, a menudo tienen en cuenta la pérdida de inserción acumulativa en todos los puntos de conexión en sus cálculos generales del presupuesto del enlace.

Densidad de puertos escalable en el diseño de paneles de conexión de fibra óptica de montaje en bastidor

Los gabinetes de paneles de conexión de fibra óptica para montaje en rack generalmente tienen el tamaño de unidades de rack estándar, comúnmente abreviadas 1U, 2U o 3U, con un recuento de puertos que se escala según la cantidad de posiciones de adaptadores y bandejas de empalme que caben dentro de cada unidad de espacio de rack vertical. La serie de paneles de conexión de fibra óptica con bandeja deslizante a la que se hizo referencia anteriormente en este artículo sigue este patrón y ofrece una configuración de 24 puertos en un gabinete de 1U, una configuración de 48 puertos en un gabinete de 2U y una configuración de 72 puertos en un gabinete de 3U. Este tipo de escalamiento permite que una instalación planifique la capacidad de cableado con anticipación, seleccionando un panel de conexión de fibra óptica de montaje en rack de 24 puertos para una sala de telecomunicaciones más pequeña o un panel con mayor número de puertos para la red troncal de un centro de datos sin cambiar el diseño general del panel o el tipo de adaptador. Debido a que cada unidad de rack adicional agrega un número proporcional de puertos en este diseño, los planificadores pueden estimar las necesidades futuras de capacidad según el presupuesto de espacio del rack en lugar de evaluar una línea de productos de paneles de fibra completamente diferente para cada tamaño de proyecto.

El cuadro anterior muestra cómo el número de puertos aumenta con la altura de la unidad de rack para una serie representativa de paneles de conexión de fibra óptica con bandeja deslizante, según las configuraciones de 1U, 2U y 3U a las que se hace referencia en este artículo. El gabinete de 1U tiene capacidad para 24 puertos, el gabinete de 2U tiene capacidad para 48 puertos y el gabinete de 3U tiene capacidad para 72 puertos, lo que refleja un aumento proporcional de 24 puertos por cada unidad de rack adicional de altura en este diseño particular de cajón deslizante. Este tipo de escalado predecible es útil al comparar una opción de panel de conexión de fibra con estilos de panel alternativos que pueden empaquetar puertos de manera menos eficiente o que carecen de una bandeja deslizante para el acceso al empalme. Las instalaciones con espacio de rack limitado a menudo prefieren una mayor densidad de puertos por unidad de rack, ya que reduce la cantidad de gabinetes necesarios para terminar un número determinado de fibras. Al mismo tiempo, los paneles de muy alta densidad de puertos requieren una gestión interna cuidadosa de la fibra para ayudar a preservar el radio de curvatura mínimo, por lo que el número de puertos es sólo un factor a considerar junto con el diseño de la bandeja de empalme y las características de enrutamiento de cables al seleccionar un panel de distribución de fibra.

Tendencias de la industria que dan forma al cableado estructurado y la implementación de distribución de fibra

La demanda de componentes de sistemas de cableado estructurado, incluidos paneles de conexión, conectores Keystone y paneles de conexión de fibra óptica, se ha visto moldeada en los últimos años por la continua expansión de los centros de datos, la infraestructura de la nube y las implementaciones de fibra hasta el hogar. Según un informe de investigación de mercado de la industria, se estima que el mercado mundial de cableado estructurado superará los 20 mil millones de dólares estadounidenses en 2025, con una tasa de crecimiento anual compuesta proyectada cercana al 8 por ciento hasta mediados de la década de 2030, atribuida en gran medida a la expansión de los centros de datos y la infraestructura de la nube. La misma categoría de análisis de mercado ha observado que las aplicaciones de redes de área local históricamente han representado la mayor parte del volumen de cableado estructurado instalado por ingresos, mientras que las aplicaciones de centros de datos representan uno de los segmentos de más rápido crecimiento a medida que las organizaciones continúan ampliando la capacidad de servidores y almacenamiento. Los programas de fibra hasta el hogar también han contribuido a la demanda de soluciones de paneles de distribución de fibra FTTH, ya que cada nueva conexión de suscriptor generalmente requiere un empalme o punto de conexión dedicado en un panel de distribución entre la fibra de la planta exterior y las instalaciones del cliente. Estas tendencias sugieren que es probable que tanto los productos de cable estructurado centrados en cobre, como el hardware de panel de conexión y conector trapezoidal Cat6, como los productos de panel de conexión de fibra óptica sigan siendo relevantes a medida que las redes continúen expandiéndose a través de los segmentos de cobre y fibra en paralelo.

El gráfico anterior ilustra una distribución aproximada de la implementación de cableado estructurado por categoría de aplicación, basada en estimaciones de investigaciones de mercado publicadas en lugar de un único censo global verificado. Las implementaciones de redes de área local, que cubren entornos típicos de oficinas y empresas, históricamente han representado la mayor proporción del volumen de cableado estructurado, en consonancia con la amplia presencia de paneles de conexión, conectores Keystone y placas frontales en edificios comerciales comunes. Las aplicaciones de centros de datos representan una participación más pequeña pero generalmente de mayor crecimiento, lo que refleja el cambio hacia salas de servidores de mayor densidad e infraestructura de nube que a menudo dependen más de paneles de conexión de fibra óptica y productos de paneles de distribución de fibra de alta densidad. La proporción restante incluye otras aplicaciones, como entornos industriales, residenciales y de telecomunicaciones especializadas, que varían considerablemente según la región y el tipo de proyecto. Debido a que las estimaciones de mercado difieren entre los proveedores de investigación, los porcentajes que se muestran aquí deben leerse como una ilustración general de la escala relativa en lugar de una cifra precisa para un año o región específica. Este patrón general es una de las razones por las que muchos fabricantes de productos de cableado estructurado mantienen líneas de productos paralelas que cubren tanto paneles de conexión de cobre como hardware de conector Keystone junto con productos de paneles de conexión de fibra óptica y paneles ODF.

Prácticas de instalación para paneles de conexión, placas frontales y conectores Keystone

La instalación de los componentes del sistema de cableado estructurado generalmente sigue una secuencia similar, ya sea que el proyecto involucre un panel de conexiones de cobre, una placa frontal de red o un panel de conexiones de fibra óptica, aunque el método de terminación específico difiere entre los medios de cobre y de fibra. Los pasos siguientes describen una secuencia de instalación general que se sigue comúnmente en proyectos de cableado comercial, aunque los códigos locales, las instrucciones del fabricante del cable y las especificaciones del proyecto siempre deben tener prioridad sobre cualquier descripción general.

1. Planifique las rutas de los cables y etiquete ambos extremos de cada tendido de cables antes de comenzar la instalación, de modo que la conexión en el puerto cat6 del panel de conexión o el adaptador del panel de fibra coincida con la placa frontal de red o el tomacorriente de pared correspondiente.
2. Monte el panel de conexión, las placas de relleno del panel de conexión en blanco y el hardware de gestión de cables dentro del bastidor o gabinete de pared, dejando espacio adecuado para el radio de curvatura del cable en la parte posterior del panel.
3. Termine cada cable de cobre en un conector trapezoidal Cat6 o un conector trapezoidal RJ45 utilizando la herramienta de terminación especificada por el fabricante del conector, luego encaje el conector trapezoidal completo en el panel de conexiones o en la abertura de la placa frontal de red.
4. Para un panel de conexión de fibra óptica, dirija la fibra entrante hacia la bandeja de empalme o la posición del adaptador, complete el empalme por fusión o la conectorización y cubra el exceso de longitud de fibra dentro de la bandeja para ayudar a mantener el radio de curvatura mínimo especificado para el tipo de cable.
5. Pruebe cada enlace completado con un probador de certificación de cables adecuado o un equipo de prueba de pérdida óptica antes de poner la conexión en servicio y registre los resultados para referencia futura.
6. Etiquete claramente el frente del panel de conexión, la placa frontal y los puertos del panel de fibra, de acuerdo con la documentación creada durante la etapa de planificación.

Consideraciones de compatibilidad para componentes de cableado de fibra y cobre

Debido a que los componentes del sistema de cableado estructurado son producidos por muchos fabricantes diferentes, la compatibilidad generalmente se mantiene mediante el cumplimiento de estándares mecánicos y eléctricos comunes en lugar de mediante un único diseño propietario. Los conectores Keystone, ya sea que se describan como un conector Keystone Cat6 o un conector Keystone rj45 general, están construidos con un espacio Keystone estandarizado, por lo que los conectores de diferentes líneas de componentes de productos de cable estructurado generalmente se pueden insertar en el mismo panel de conexión o abertura de la placa frontal de red. En aplicaciones de fibra, la compatibilidad se centra en el tipo de adaptador y conector en lugar de en una huella trapezoidal, por lo que un panel de conexión de fibra óptica equipado con adaptadores SC generalmente es compatible con cables de conexión y pigtails con terminación SC, mientras que un panel con conexión LC requiere cables con terminación LC, independientemente del fabricante del panel de fibra que produjo el gabinete. A los compradores que evalúan un proveedor de paneles de conexión de fibra óptica, un fabricante de paneles de conexión ODF o una fábrica de paneles de conexión de fibra de montaje en rack para un nuevo proyecto generalmente se les recomienda confirmar el tipo de adaptador, el número de puertos y la altura de la unidad de rack con su planta de cableado existente antes de realizar un pedido, ya que los tipos de conectores que no coinciden no se pueden acoplar sin una conversión del adaptador. Confirmar estos detalles con anticipación ayuda a evitar retrabajos y respalda una transición más fluida al expandir una solución de cableado de red existente con capacidad adicional de panel de conexión, conector Keystone o panel de conexión de fibra óptica.

Acerca de Yuyao Simante Network Communication Equipment Co., Ltd

Yuyao Simante Network Communication Equipment Co., Ltd es un fabricante profesional de soluciones de cableado de red y productos de fibra óptica, que integra diseño, desarrollo, ventas y servicio. En casi 20 años de servicio, la empresa se ha centrado en satisfacer las necesidades de los clientes a través de su experiencia en ingeniería aplicada, con el objetivo de brindar valor a los clientes desde las primeras etapas de la comunicación del proyecto. Basado en un sistema maduro de investigación y desarrollo, la estabilidad de la calidad del producto se aborda desde la etapa de diseño. La compañía mantiene un equipo técnico de más de 10 ingenieros y más de 30 empleados técnicos de tiempo completo que continúan contribuyendo con aportes profesionales para mejorar la calidad y actualizar los productos, incluidas las líneas de productos de panel de conexión de fibra óptica, conector Keystone, panel de conexión y placa frontal a las que se hace referencia en este artículo.
