En la ingeniería de comunicaciones moderna y en los sistemas de cableado estructurado, a menudo escuchamos el término "Bloque de cableado 110". ununque no es tan llamativo como un enrutador en una sala de computadoras o una caja de distribución de bajo voltaje, es un componente central que garantiza una transmisión estable de voz y datos.

¿Qué es un bloque de cableado 110?

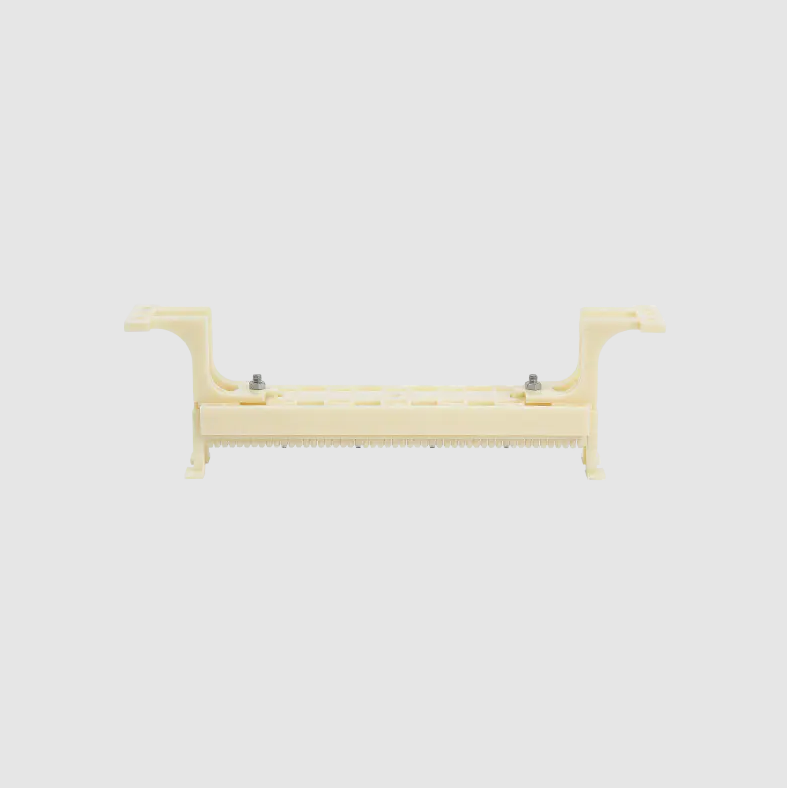

A 110 Bloque de cableado (también llamado a menudo panel de conexión 110) es un dispositivo de terminación que se utiliza para la gestión de cables de cobre. Desarrollado originalmente por Bell Labs, rápidamente se convirtió en un dispositivo estándar en sistemas telefónicos y cableado de redes de área local (LAN) debido a sus eficientes capacidades de administración de cables.

Por lo general, consta de una base de plástico con múltiples postes perforados con ranuras de metal. Se utiliza una herramienta de perforación especializada para presionar los cables en las ranuras para lograr una conexión física.

Funciones principales de un Bloque de Cableado 110:

1. Terminación centralizada y gestión de cables

En grandes edificios de oficinas o zonas residenciales es necesario centralizar cientos o miles de líneas telefónicas y cables de red. 1. 110 Bloque de cableado : Este tipo de caja de conexiones puede terminar ordenadamente cables desordenados en ubicaciones fijas, lo que facilita el mantenimiento y la identificación posteriores.

2. Transferencia de señal y conexión de parche

Ésta es una de sus funciones principales. Al realizar operaciones de "parcheo" en el bloque de cableado 110, los ingenieros pueden cambiar fácilmente el enrutamiento de las líneas. Por ejemplo, se puede cambiar una línea telefónica de una estación de trabajo a otra extensión sin necesidad de volver a cablear; simplemente cambie el cable de conexión en la caja de conexiones.

3. Mayor densidad de cableado

En comparación con las cajas de conexiones tradicionales tipo 66, el bloque de cableado 110 tiene un diseño más compacto. Puede manejar más pares de cables en un espacio limitado (comúnmente disponible en configuraciones de 50, 100 o incluso 300 pares), lo que ahorra significativamente espacio en el gabinete.

4. Proteger los enlaces físicos

Al terminar los cables troncales en la caja de conexiones, se evita el desgaste de los cables principales causado por la conexión y desconexión directa de dispositivos. En caso de daños en la interfaz, solo es necesario reemplazar el cable de conexión, sin necesidad de volver a terminar la línea troncal enterrada en la pared.

Escenarios de aplicación de 110 bloques de cableado

A pesar de la adopción generalizada de redes inalámbricas y de fibra óptica debido a los avances tecnológicos, 110 Bloque de cableado Los es siguen siendo insustituibles en las siguientes áreas:

Sistemas de comunicación por voz

Es el método de conexión más común para los sistemas telefónicos analógicos tradicionales (PABX).

Transmisión de datos a baja velocidad

Los paneles de conexión 110 aún funcionan excelentemente en cableado de red estándar Cat5 o Cat5e.

Sistemas de cableado de jardín (GCS)

Un dispositivo de conexión crucial para el subsistema troncal vertical y el subsistema de gestión.

¿Cómo elegir un bloque de cableado 110 de alta calidad?

Durante la adquisición o instalación, se recomienda prestar atención a los siguientes puntos:

Materiales

La base debe estar hecha de material retardante de llama y los contactos metálicos deben tener buena conductividad y resistencia a la corrosión.

Compatibilidad

Confirme si admite herramientas de perforación tipo 110 y si se ajusta a la categoría de cableado actual (por ejemplo, Cat6).

Requisitos de recuento de pares

Elija especificaciones de 50 pares, 100 pares o superiores según el tamaño del proyecto.

El bloque de cableado 110 es una "estación de transferencia" crucial en sistemas de bajo voltaje. No sólo resuelve el problema del cableado desordenado, sino que también proporciona una flexibilidad significativa para la expansión y el mantenimiento del sistema. Si está planeando cableado de oficina o un sistema de bajo voltaje para su hogar inteligente, el uso adecuado de 110 bloques de cableado mejorará significativamente la confiabilidad del sistema.
