El propósito de un administrador de cables

un Administrador de cables es un accesorio de hardware diseñado para organizar, enrutar y asegurar cables dentro de un rack de servidores o gabinete de red. Para usarlo, simplemente pase sus cables Ethernet, de fibra o de alimentación a través de los canales horizontales o verticales designados, asegurándolos con correas de velcro o con los dedos integrados para mantener el radio de curvatura y el flujo de aire adecuados. Para instalarlo, monte el administrador de cables en los rieles de montaje verticales de su rack de servidores utilizyo los tornillos y tuercas enjaulados incluidos, que generalmente ocupan 1U (1,75 pulgadas) de espacio vertical para administradores horizontales o se fijan a los rieles laterales para unidades verticales.

El objetivo principal es doble: Para evitar la degradación de la señal causada por curvas cerradas o interferencias electromagnéticas. y para maximizar la eficiencia de enfriamiento eliminando las obstrucciones del flujo de aire causadas por cables enredados . En los centros de datos de alta densidad, una gestión adecuada de los cables puede reducir los costos de refrigeración hasta en un 15 % y reducir el tiempo de resolución de problemas en más del 50 %.

Cómo utilizar Cable Manager: una guía práctica

Usar un administrador de cables de manera efectiva es más que simplemente meter cables en un canal. Implica una planificación estratégica para garantizar la escalabilidad, la capacidad de servicio y la integridad de la red. A continuación se detallan los pasos prácticos para utilizar administradores de cables tanto horizontales como verticales.

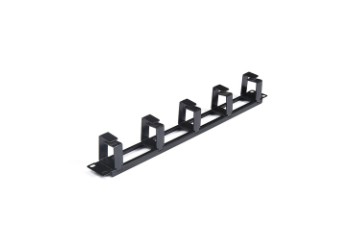

Administradores de cables horizontales (1U o 2U)

Normalmente instalados entre paneles de conexión o conmutadores, los administradores horizontales actúan como el punto de distribución principal para la conexión frontal.

• Enrutamiento: Pase los cables de conexión desde el puerto del conmutador a través de los "dedos" frontales o conductos cubiertos del administrador. Asegúrese de que los cables salgan del administrador directamente a los puertos del panel de conexiones adyacentes para minimizar la holgura expuesta.
• Protección del radio de curvatura: Para cables de fibra óptica, asegúrese de que el radio de curvatura no sea inferior a 30 mm (1,18 pulgadas). Utilice los carretes designados o los dedos curvos proporcionados por el gerente para mantener este radio. Exceder el radio de curvatura puede provocar microcurvaturas, aumentando la atenuación hasta 0,5 dB por incidente.
• Segregación: Separe los cables de cobre (Cat6/Cat6a) de los cables de fibra para evitar tensiones físicas e interferencias. La mayoría de los gerentes tienen cubiertas removibles que le permiten crear zonas diferenciadas.

Administradores de cables verticales (conducto de dedo)

Los administradores verticales están montados a los lados del rack para manejar el cableado masivo que va de arriba a abajo y se conecta a conmutadores, servidores o infraestructura troncal.

• Enrutamiento troncal: Utilice el administrador vertical para agregar cables de múltiples administradores horizontales. Dirija los cables desde la parte frontal del bastidor hacia los canales posteriores o laterales para conectarlos al equipo activo.
• Gestión de holgura: Guarde el exceso de cable en el administrador vertical en lugar de enrollarlo detrás del equipo. Los estudios demuestran que una gestión adecuada de la holgura en los gestores verticales reduce la restricción del flujo de aire hasta en un 20 % en comparación con los paquetes sueltos.
• Etiquetado: unlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.

Cómo instalar Cable Manager: paso a paso

La instalación es un proceso mecánico sencillo, pero la precisión es clave para garantizar la integridad estructural del bastidor y la longevidad de la instalación. Ya sea que esté trabajando con un bastidor de servidor de 4 postes o un bastidor de red de 2 postes, se aplican los siguientes pasos.

Paso 1: determinar la ubicación de montaje

Para los administradores horizontales, generalmente se instalan entre componentes activos (por ejemplo, Switch en U1, Administrador de cables en U2, Panel de conexiones en U3). Para los administradores verticales, se montan en el costado del marco del bastidor, a menudo en pares (izquierdo y derecho).

Paso 2: prepare los rieles del bastidor

Identifique si su bastidor utiliza orificios cuadrados (comunes para bastidores de servidores) o orificios roscados (comunes para bastidores de telecomunicaciones). Para orificios cuadrados, inserte tuercas enjauladas en los espacios de montaje designados. Asegúrese de que las tuercas enjauladas estén orientadas con el clip de resorte en el interior del riel para evitar el deslizamiento.

Paso 3: Asegure la unidad

unlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— apretar demasiado puede dañar las roscas o deformar el chasis, especialmente en unidades de plástico de alta densidad.

Preguntas frecuentes sobre Cable Manager: abordar inquietudes comunes

A continuación se detallan las preguntas más frecuentes sobre la gestión de cables, con respuestas precisas basadas en las mejores prácticas y estándares de fabricación de la industria.

1. ¿Cuál es la diferencia entre una "barra de encaje" y un "conducto para los dedos"?

un lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, proporcionando un control superior del radio de curvatura y permitiendo movimientos de cables individuales sin alterar los cables adyacentes.

2. ¿Cuánto espacio debo dejar entre los administradores de cables y el equipo activo?

Lo ideal es instalar un administrador de cables de 1U directamente al lado (arriba o debajo) de cada panel de conexión o interruptor. Para instalaciones de fibra densa, suele preferirse un administrador de 2U. Mantener un espacio libre de 1 pulgada (25 mm) frente a las puertas del administrador garantiza un flujo de aire adecuado para los sistemas de enfriamiento de adelante hacia atrás.

3. ¿Puedo utilizar administradores de cables de plástico para fibra de alta densidad?

Sí, pero debe asegurarse de que el plástico tenga clasificación ignífuga (UL 94V-0). Los administradores de plástico de alta calidad, como los producidos por Simante, están diseñados para manejar fibra de alta densidad manteniendo la integridad estructural. En instalaciones que requieren certificación sísmica, se recomiendan los administradores verticales metálicos debido a su mayor resistencia a la tracción (generalmente >500 libras de capacidad de carga).

4. ¿Los administradores de cables vienen en tamaños personalizados?

unbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 líneas de producción regulares y personalizadas. y 10 juegos de máquinas de moldeo por inyección totalmente automáticas. , podemos producir administradores en profundidades, colores (por ejemplo, negro, blanco, códigos RAL personalizados) y materiales específicos para satisfacer los requisitos estéticos y espaciales exactos de su centro de datos. Nuestras instalaciones mantienen una producción anual estable de más de 9 millones de unidades , lo que garantiza la escalabilidad para implementaciones a gran escala.

Por qué es importante la calidad: ingeniería y soporte

La selección de un administrador de cables de alta calidad afecta el costo total de propiedad. Las unidades inferiores pueden presentar bordes afilados que dañan las cubiertas de los cables o plástico que se vuelve quebradizo con el tiempo. El enfoque de Simante garantiza que la calidad esté garantizada en la fuente del diseño a través de un sistema maduro de investigación y desarrollo.

Con un equipo dedicado de Más de 10 ingenieros y más de 30 personal técnico a tiempo completo. , nos centramos en la mejora continua. Nuestra fábrica utiliza 10 juegos de máquinas de moldeo por inyección totalmente automáticas. and 20 semi-automatic units para garantizar la coherencia en dimensiones críticas, como el espacio entre los dedos (normalmente 1,2 pulgadas para acomodar conectores RJ45 de alta densidad).

Simante proporciona soluciones integradas especializadas para los clientes para garantizar que cumplan con los requisitos del cliente. Ya sea que necesite un administrador horizontal simple de 1U o una solución vertical personalizada compleja para un centro de datos de hiperescala, la infraestructura avanzada de fábrica de Cable Manager respalda su proyecto desde el diseño hasta la entrega.

• Capacidad de producción: 9 millones de unidades al año para respaldar las adquisiciones a gran escala.
• unutomation: 8 máquinas instaladas automáticamente garantizan una calidad de montaje constante.
• Personalización: Soluciones completas de cableado de red que integran diseño, desarrollo, ventas y servicio.

Al invertir en una gestión de cables diseñada por un fabricante confiable, se asegura de que su infraestructura de red siga siendo escalable, útil y eficiente durante todo su ciclo de vida.
