En la infraestructura de red moderna, el panel de conexiones Es un componente central de los centros de datos, salas de servidores de redes empresariales y cableado de redes de área local (LAN). No solo permite una gestión centralizada eficiente de los cables de red, sino que también es crucial para garantizar un funcionamiento estable del sistema y una futura escalabilidad.
Content
¿Qué es un panel de conexiones? ¿Por qué es tan importante?
Un panel de conexiones es esencialmente un componente de hardware de red pasivo, generalmente instalado en un bastidor de servidor estándar. Proporciona una serie de puertos para terminar enlaces permanentes en sistemas de cableado horizontal (como cables de par trenzado).
Su función principal es aislar las conexiones de dispositivos externos (como conmutadores y enrutadores) del sistema de cableado fijo del edificio. Al utilizar cables de conexión para conectar el panel de conexión y los interruptores, cualquier cambio de configuración o solución de problemas se puede realizar en el extremo frontal del panel de conexión sin interferir con el cableado permanente dentro de las paredes o el techo.
¿Cómo utilizar e instalar correctamente un panel de conexiones?
Utilizando correctamente un panel de conexiones Implica tres pasos principales: instalación, terminación y conexiones de cables de conexión.
1. Instalación y planificación del panel de conexiones
- Elija el panel de conexión apropiado: Se encuentran disponibles paneles de conexión Cat5e, Cat6, Cat6A e incluso de fibra óptica. Debe elegir según los requisitos de velocidad de su red (por ejemplo, gigabit o 10 gigabit) y el tipo de cable de red utilizado.
- Instalación Física: Instale el panel de conexiones en un bastidor o soporte de pared estándar de 19 pulgadas. Idealmente, debería ubicarse encima o debajo del conmutador o equipo de red para facilitar las conexiones del cable de conexión.
- Planificación: Antes de la terminación, planifique a qué área o dispositivo se conectará cada puerto y etiquételo claramente (el etiquetado es clave para el uso eficiente del panel de conexiones).
2. Terminación del cable (punzonado)
Este es el paso más crucial en el uso de un panel de conexiones.
- Preparar cables: Tienda el cable de red permanente desde el tomacorriente de la pared o el área de trabajo hasta el bastidor y retire la funda exterior.
- Herramienta de terminación: Utilice una herramienta de perforación profesional para engarzar los ocho cables del cable de red en el módulo IDC (Conector de desplazamiento de aislamiento) detrás del panel de conexión de acuerdo con el estándar T568A o T568B (toda la red debe cumplir con el mismo estándar).
- Comprobar: Utilice un probador de red para probar cada enlace permanente terminado para asegurarse de que no haya cortocircuitos, circuitos abiertos o secuencias de cableado incorrectas.
3. Conexión y gestión de cables de conexión
Una vez que los cables hayan terminado exitosamente en el panel de conexiones, el siguiente paso es conectar los dispositivos de red.

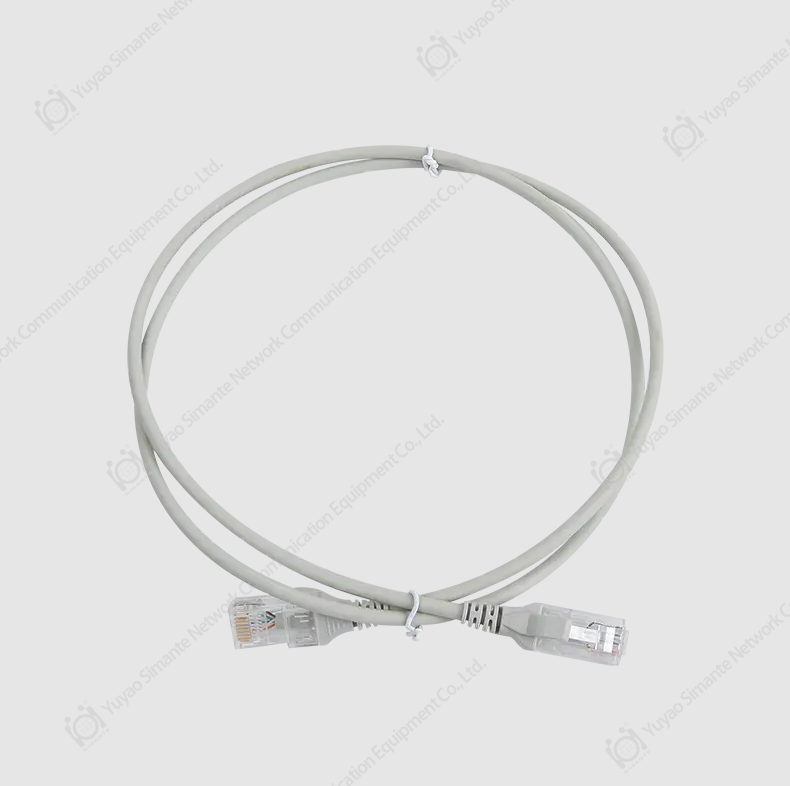

- Usando cables de conexión: Utilice cables de conexión de longitud estándar para conectar los puertos del panel de conexiones a los puertos correspondientes de los conmutadores.
- Gestión de cables: Utilice un sistema de gestión de cables para garantizar que los cables de conexión estén perfectamente organizados. Evite cruzar o amontonar cables de conexión, ya que esto ayuda con la disipación del calor y la resolución de problemas futuros.
- Mantenimiento y solución de problemas: Cuando sea necesario cambiar las conexiones del dispositivo, simplemente reemplace el cable de conexión entre el panel de conexión y el interruptor, lo que simplifica enormemente el mantenimiento y mejora la eficiencia. Si se produce una falla en la red, primero verifique las luces indicadoras y las conexiones del cable de conexión en el panel de conexiones para limitar el alcance de la solución de problemas.
Ventajas de utilizar paneles de conexión
Implementación y uso eficiente panel de conexioness traerá las siguientes ventajas significativas a su sistema de red:
- Fácil gestión: Permite la gestión centralizada del cableado de red, con todo el cableado fijo concentrado en un solo lugar.
- Estabilidad mejorada: Protege el cableado permanente dentro de las paredes de los daños causados por enchufar y desenchufar con frecuencia, extendiendo la vida útil de todo el sistema de cableado.
- Implementación y mantenimiento rápidos: Identifica y aísla rápidamente puertos defectuosos, simplificando la adición, movimiento y cambios de dispositivos de red (MAC, Moves, Adds, Changes).
- Estética y Limpieza: Crea un entorno de cableado profesional y ordenado en el centro de datos usándolo junto con gabinetes y administradores de cables.
Los paneles de conexión son la base para construir un entorno de red confiable y escalable. Dominar las habilidades de "cómo usar paneles de conexión" no solo garantiza que la instalación de su red cumpla con los estándares de la industria, sino que también mejora significativamente la eficiencia operativa y la capacidad de mantenimiento de la red en las etapas posteriores. Ya sea un centro de datos empresarial o una red de oficina pequeña, los paneles de conexión de alta calidad y las prácticas de cableado estandarizadas son una sólida garantía para un funcionamiento estable de la red.
