En la infraestructura de red moderna, Conector trapezoidal CAT6 son un componente clave para lograr una transmisión de datos confiable y de alta velocidad. Ya sea que se trate de una actualización de la red doméstica o de un proyecto de cableado de oficina, engarzar correctamente el conector Keystone CAT6 es un paso crucial para garantizar un rendimiento óptimo de la red.

¿Por qué elegir el conector Keystone CAT6?

El cable CAT6 (Categoría 6) ofrece ventajas significativas sobre el CAT5e tradicional al admitir velocidades de transmisión de datos más altas y un ancho de banda más amplio, admitiendo velocidades de hasta 10 Gbps (en distancias más cortas). Las salidas Keystone (salidas trapezoidales), como interfaz estandarizada, se utilizan ampliamente en paneles de conexión, paneles de información montados en la pared y cajas de montaje en superficie debido a su modularidad, facilidad de instalación y mantenimiento. Eligiendo Conector trapezoidal CAT6 significa que su red puede satisfacer altas demandas de ancho de banda en los años venideros.

Herramientas y materiales necesarios

Antes de comenzar a engarzar, asegúrese de tener listos las siguientes herramientas y materiales:

Cable de par trenzado blindado o sin blindaje CAT6 (UTP/STP): Elija el cable apropiado según su entorno.

Zócalo trapezoidal CAT6: Asegúrese de comprar un tipo CAT6 compatible con su cable.

Herramienta de impacto: Normalmente, un Tipo 110 o Krone, se utiliza para empujar los conductores de alambre hacia el terminal IDC del enchufe.

Pelacables: Se utiliza para quitar la funda del cable.

Cortadores de alambre/cortadores diagonales: Se utiliza para recortar el exceso de conductores de alambre.

Probador de cables: Se utiliza para probar la conectividad después del engarzado.

Pasos detallados: Cómo cribar profesionalmente un zócalo Keystone CAT6

Para engarzar correctamente un zócalo Keystone CAT6 se sigue un estricto conjunto de procedimientos estándar para garantizar una conexión estable entre los conductores del cable y el terminal del zócalo.

Paso 1: Preparación del cable (pelado)

Pele con cuidado aproximadamente 1 a 1,5 pulgadas (aproximadamente 2,5 a 3,8 cm) de la funda del cable CAT6 con un pelacables. Tenga cuidado de no dañar los cuatro pares trenzados del interior. Después de quitar la funda exterior, retire el par trenzado del aislante central y desate y enderece con cuidado cada par de cables.

Paso dos: elija el estándar de cableado (T568A o T568B)

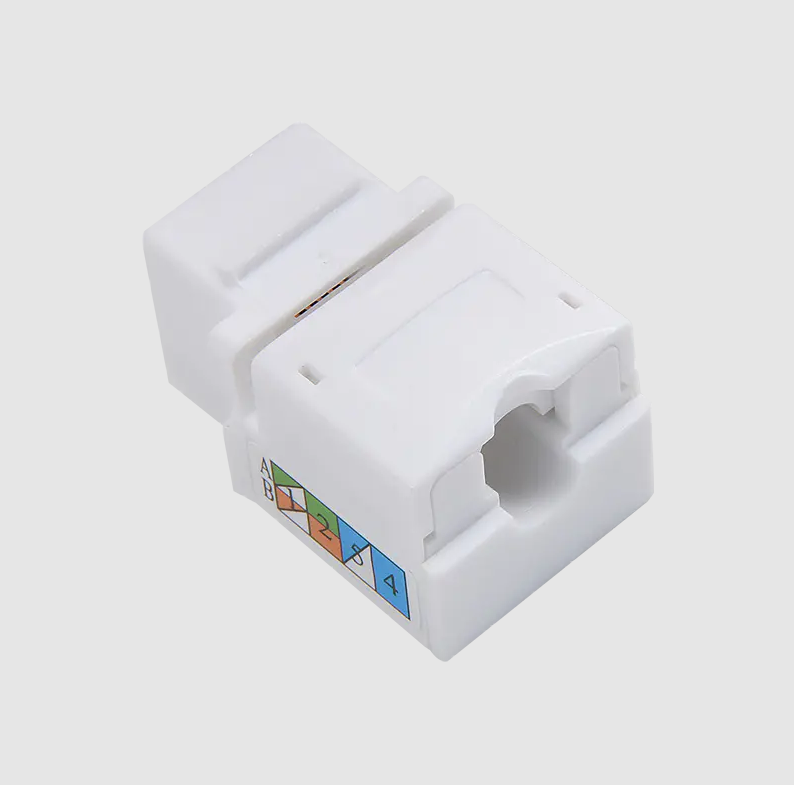

Todos Conector trapezoidal CAT6 estará marcado con los estándares de cableado T568A o T568B. Debe elegir uno según el estándar de cableado de su red. Se debe mantener la coherencia durante todo el proyecto de cableado (el T568B se utiliza normalmente en entornos comerciales y residenciales).

Secuencia T568A: Verde-Blanco-Verde | Naranja-Blanco-Azul | Azul-Blanco-Naranja | Marrón-Blanco-Marrón

Secuencia T568B: Naranja-Blanco-Naranja | Verde-Blanco-Azul | Azul-Blanco-Verde | Marrón-Blanco-Marrón

Paso tres: coloque y alinee los cables

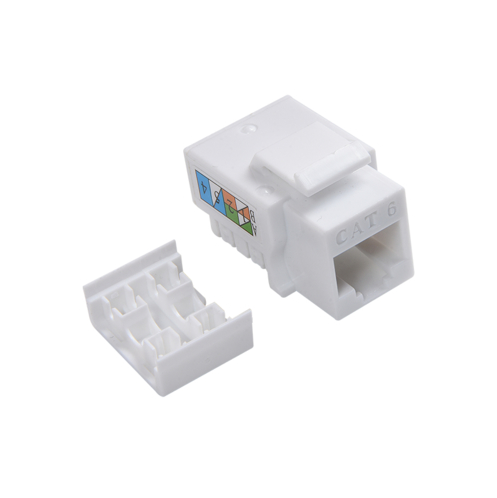

Dependiendo del estándar T568A o T568B elegido, coloque los ocho cables desatados y enderezados en sus ranuras codificadas por colores correspondientes en el tomacorriente Keystone. Deje que los extremos de los cables se extiendan ligeramente más allá del borde del enchufe, asegurándose de que queden perfectamente dentro de las ranuras.

Paso cuatro: engarce con una herramienta perforadora (paso central)

Este es el paso más crucial para engarzar un conector Keystone CAT6.

Apunte la herramienta de perforación hacia el borde exterior del casquillo.

Perpendicularmente al casquillo, presione firmemente hacia abajo la herramienta de perforación. Esto cortará los cables en la ranura en V del terminal IDC, completando la conexión eléctrica y simultáneamente recortando cualquier extremo sobrante de los cables.

Repita este proceso para los ocho cables hasta que todos estén asegurados correctamente.

Consejo: Asegúrese de que se aplique una presión uniforme al perforar y escuche un "clic", que indica una conexión exitosa.

Paso cinco: verificar y probar

Antes de instalar el enchufe Keystone en el panel de pared, verifique cuidadosamente que todos los cables estén correctamente engarzados en su lugar y que no haya circuitos sueltos ni cortocircuitos. Finalmente, use un probador de cables para probar el enlace CAT6 completo (desde el panel de conexiones hasta el enchufe de pared) para confirmar que los ocho cables sean conductores y no tengan interferencias ni fallas.

Notas adicionales

Terminal IDC (conector de desplazamiento de aislamiento): Un conector perforador de aislamiento, la ranura metálica en un zócalo Keystone que se utiliza para conectar los cables.

CAT6A (Categoría 6 mejorada): Ofrece un rendimiento superior en comparación con CAT6, admitiendo distancias más largas de hasta 10 Gbps.

Cableado de red: Cubre toda la construcción de infraestructura, incluido el tendido de cables, el engarzado de enchufes Keystone y la instalación de paneles de conexión.

Estándar T568B: El estándar de cableado de red más utilizado actualmente.

Si sigue los pasos detallados anteriormente, podrá engarzar enchufes Keystone CAT6 de manera profesional y eficiente, proporcionando una base sólida y confiable para su red.
