Conectores trapezoidales CAT3 son componentes comunes en el cableado de redes y los sistemas de comunicación de voz, particularmente en sistemas telefónicos heredados o redes de datos de baja velocidad. Si bien las redes modernas utilizan cada vez más cableado de categoría 5e, categoría 6 o de especificaciones superiores, comprender cómo conectar correctamente un conector Keystone CAT3 sigue siendo crucial en determinadas aplicaciones de voz o sistemas heredados. Una instalación adecuada no sólo garantiza una transmisión de señal confiable sino que también evita la resolución de problemas innecesarios en el futuro.

Conector Keystone CAT3: comprensión de su propósito y construcción

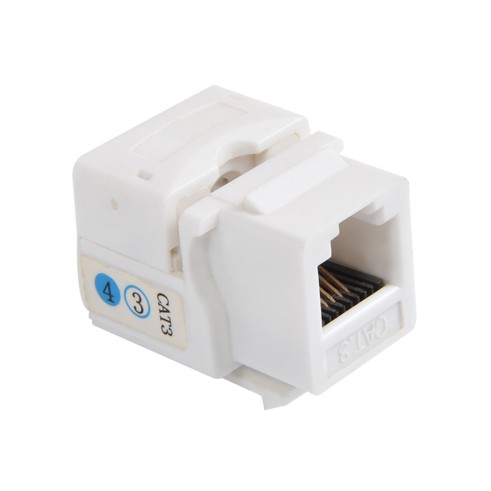

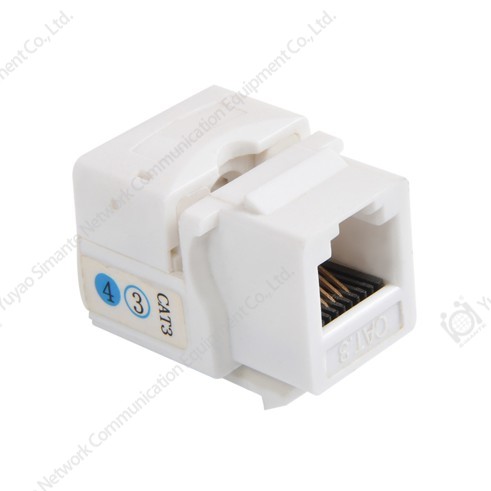

A Conector trapezoidal CAT3 Es un conector modular que normalmente se instala en un panel de conexiones, una placa de pared o una caja de montaje en superficie. Su función principal es servir como punto de conexión entre cableado de par trenzado de Categoría 3 (generalmente dos o cuatro pares) y cables de conexión o cables de equipo.

Construcción: Un conector Keystone tiene un conector RJ-11 (para líneas telefónicas) o RJ-45 (para Ethernet) en un extremo y terminales de conector de desplazamiento de aislamiento (IDC) en el otro extremo para conectar los conductores de par trenzado.

Objetivo: Los cables y conectores de categoría 3 se diseñaron originalmente para admitir transmisión de datos de hasta 10 Mbps, pero hoy en día se utilizan con mayor frecuencia para aplicaciones de voz (telefonía).

Pasos para conectar un Conector trapezoidal CAT3

Conectar correctamente un conector Keystone CAT3 es un proceso preciso que a menudo requiere el uso de una herramienta de perforación.

1. Preparación

Antes de comenzar a conectar, asegúrese de tener las siguientes herramientas y materiales:

• Conector trapezoidal CAT3
• Cable de par trenzado de categoría 3 (o cable de categoría 5e/Cat6 para voz)
• Herramienta de punzonado (normalmente tipo 110 o tipo Krone)
• Pelacables
• Bridas para cables o velcro (para gestión de cables)



2. Pelar y gestionar cables

Con un pelacables, pele con cuidado aproximadamente entre 1 y 1,5 pulgadas de la cubierta exterior del cable, teniendo cuidado de no dañar el aislamiento interior.

Desenrosque los pares trenzados, enderezando y separando cada conductor.

3. Determine el estándar de cableado.

La parte posterior de un conector Keystone Cat3 generalmente tiene un código de colores impreso para guiarlo sobre cómo conectar los cables. Para conexiones de voz y datos, se utilizan habitualmente dos estándares de cableado: T568A y T568B.

Para aplicaciones de voz (más común con Cat3): si bien puede seguir los estándares de datos T568A o T568B, en sistemas telefónicos simples, es común conectar solo los dos pares centrales (azul/blanco-azul y naranja/blanco-naranja), o solo los pares que necesita.

Consejo clave: Independientemente del estándar que elija (A o B), asegúrese de mantener la coherencia en todo su proyecto de cableado.

4. Conexiones perforadas

Coloque los cables en las muescas IDC correspondientes según el código de colores del conector (T568A o T568B).

Utilice una herramienta de engarce para presionar verticalmente cada cable. La herramienta de engarzado incrusta el cable en el conector y al mismo tiempo corta cualquier exceso de cable.

Asegúrese de que cada cable esté perforado de forma segura a través del aislamiento y conectado.

5. Pruebas y orden

Después de completar la conexión, use un probador de red (o un probador de línea telefónica simple) para verificar la continuidad de la conexión, asegurándose de que todos los pares de cables estén conectados correctamente y libres de cortocircuitos o aberturas.

Doble los cables suavemente y use bridas o velcro para organizarlos y asegurarlos para reducir la tensión en los puntos de conexión del conector Keystone.

Coloque el conector Keystone CAT3 en la placa de pared o panel de conexiones.

Si bien los conectores Keystone CAT3 sirven principalmente para comunicaciones de voz tradicionales o aplicaciones de baja velocidad, la instalación adecuada es fundamental para la confiabilidad de todo el sistema de cableado. Si sigue los procedimientos de cableado estándar y utiliza las herramientas adecuadas, puede asegurarse de que su sistema de cableado CAT3 sea estable y fácil de administrar. Recuerde, los estándares de cableado consistentes y las pruebas exhaustivas son clave para una instalación exitosa.
