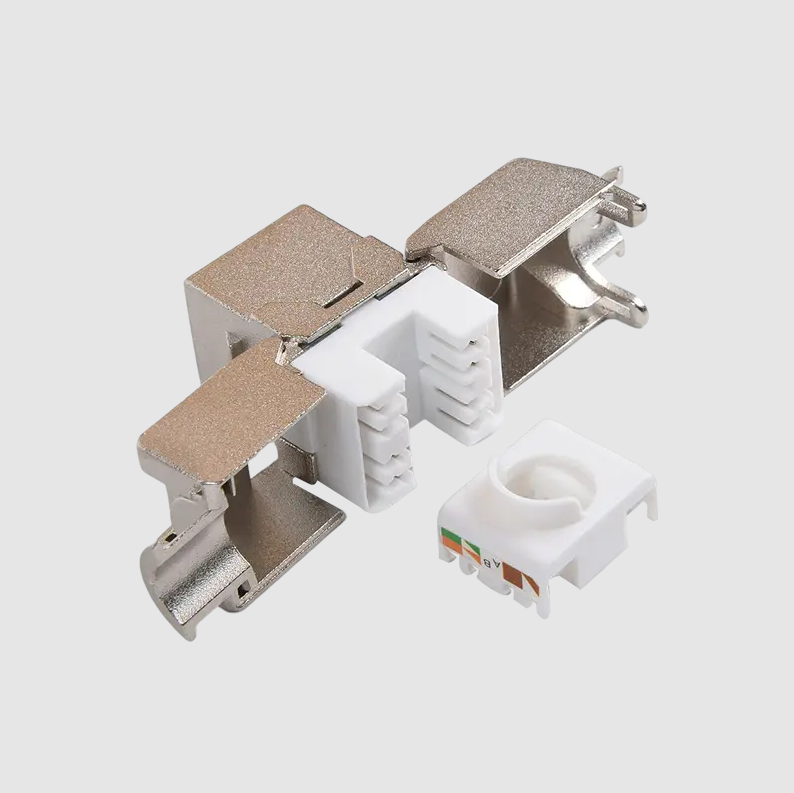

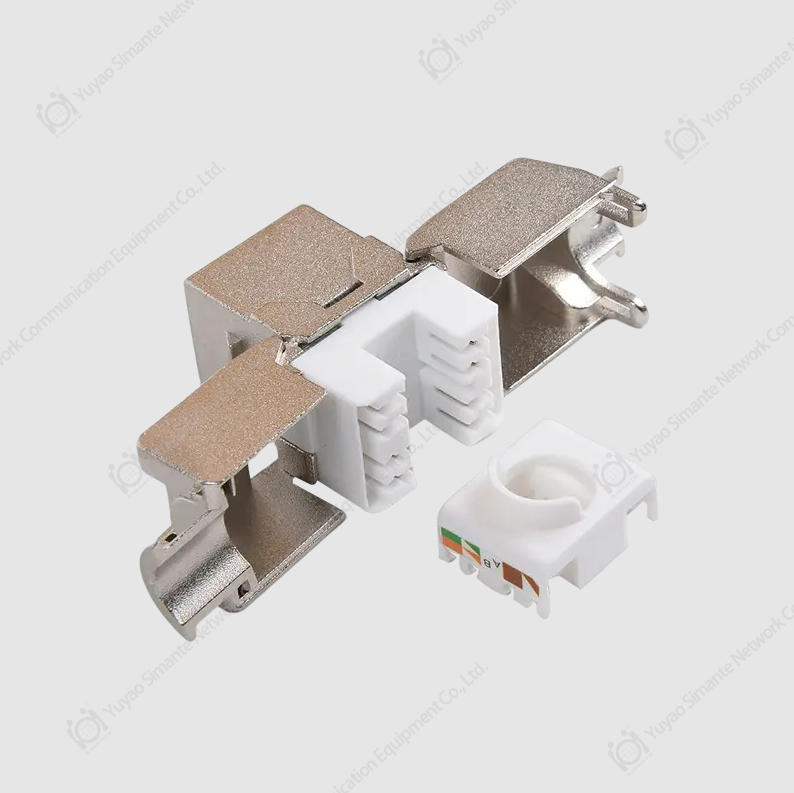

Eligiendo lo mejor Conector trapezoidal Cat7 se reduce a tres factores centrales: tipo de blindaje (STP versus FTP), estilo de terminación del conector (sin herramientas versus perforado) y compatibilidad con el calibre del conductor de su cable . Hágalo bien y su red alcanzará consistentemente el ancho de banda nominal de 600MHz de Cat7 en recorridos de hasta 100 metros. Las secciones siguientes desglosan cada punto de decisión con especificaciones específicas, comparaciones y orientación del mundo real.
Content
- 1 ¿Qué hace que un conector Keystone sea "compatible con Cat7"?
- 2 Tipos de blindaje: por qué S/FTP no es negociable para Cat7
- 3 GG45 frente a TERA: elección del formato de conector Cat7 adecuado
- 4 Estilo de terminación: sin herramientas versus perforado
- 5 Compatibilidad del calibre del conductor: combinación del conector con su cable
- 6 Configuración de cableado: T568A frente a T568B
- 7 Especificaciones clave para verificar antes de comprar
- 8 Errores de instalación comunes que degradan el rendimiento de Cat7
- 9 Cuando elegir Conectores trapezoidales Cat7 frente a Cat6A
- 10 Prueba de su terminación Cat7 después de la instalación
¿Qué hace que un conector Keystone sea "compatible con Cat7"?
Cat7 es un estándar ISO/IEC 11801 Clase F, no un estándar TIA/EIA, lo que significa que los detalles de las especificaciones difieren de las clasificaciones Cat5e/Cat6 más comunes. Un conector Keystone Cat7 genuino debe cumplir con los siguientes umbrales mínimos de rendimiento:
| Parámetro | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Ancho de banda | 500MHz | 600MHz | 1000MHz |
| Velocidad máxima de datos | 10 Gbps | 10 Gbps | 40–100 Gbit/s |
| Requisito de blindaje | Opcional | Obligatorio (S/FTP) | Obligatorio (S/FTP) |
| Tipo de conector | RJ45 | GG45 o TERA | GG45 o TERA |
Note que Cat7 exige un blindaje total en cada componente , incluido el propio conector Keystone. Cualquier conector con la etiqueta "Cat7" pero que carezca de un par de blindaje individual además de una trenza general no cumple con el estándar, independientemente de las afirmaciones de marketing.
Tipos de blindaje: por qué S/FTP no es negociable para Cat7
Los cables Cat7 utilizan una construcción S/FTP (par trenzado laminado apantallado): cada uno de los cuatro pares está envuelto individualmente en papel de aluminio y luego todo el paquete se encierra en una pantalla trenzada. Un conector Keystone Cat7 debe continuar ese camino de protección sin interrupción. Esto es lo que realmente significa cada etiqueta de protección:
- FTP/SCTP – Solamente lámina general simple. Adecuado para Cat6A, insuficiente para Cat7.
- S/FTP – Par de láminas individuales más trenza exterior. Mínimo requerido para Cat7.
- SF/FTP – Par de láminas individuales más trenza exterior más lámina exterior. Supera los requisitos Cat7; comúnmente utilizado para entornos industriales o de alta interferencia.
Un blindaje roto en el punto de terminación actúa como antena, invitando a la entrada de EMI. En la práctica, la diafonía alienígena (AXT) puede aumentar hasta 30 dB si el blindaje no está correctamente conectado a tierra en el conector, es suficiente para desconectar por completo un enlace 10GBase-T.
Conexión a tierra del escudo correctamente
Un conector blindado sólo es útil si está conectado a tierra en un extremo (el lado del panel de conexión o de la placa de pared). La conexión a tierra en ambos extremos crea un bucle de tierra. Busque conectores con una carcasa metálica integrada que se sujete directamente al marco de un panel de conexión conectado a tierra; esto elimina la necesidad de un cable de tierra flexible separado y reduce los errores de instalación.
GG45 frente a TERA: elección del formato de conector Cat7 adecuado
Cat7 no utiliza una interfaz RJ45 estándar. Predominan dos sistemas de conectores, y seleccionar el incorrecto significa comprar cables de conexión y placas frontales incompatibles:
| Característica | GG45 | TERA |
|---|---|---|
| Compatible con versiones anteriores RJ45 | si | No |
| Frecuencia máxima | 600 MHz | 1000MHz |
| Puntos de contacto | 8 (4 esquinas) | 8 |
| Mejor caso de uso | Entornos mixtos con dispositivos RJ45 heredados | Infraestructura Cat7A completa o Cat7 especialmente diseñada |
| Disponibilidad de placa frontal | Ampliamente disponible | Más limitado |
Para la mayoría de las implementaciones de laboratorios domésticos y pequeñas empresas, GG45 es la opción práctica porque los cables de conexión RJ45 existentes seguirán funcionando a niveles de rendimiento Cat6A, mientras que los cables de conexión Cat7 nativos desbloquean todo el ancho de banda de 600 MHz.
Estilo de terminación: sin herramientas versus perforado
La forma en que termina el cable en el conector afecta tanto el tiempo de instalación como la confiabilidad a largo plazo. Los conectores Keystone Cat7 vienen en dos estilos de terminación principales:
Terminación sin herramientas (clip IDC)
Los conductores se insertan en ranuras etiquetadas y se cierra una tapa, cortando y haciendo contacto simultáneamente. Las ventajas incluyen una instalación más rápida (normalmente menos de 2 minutos por jack una vez practicado), no se requiere herramienta de perforación y menor riesgo de sobrecargar los conductores. La compensación es un costo unitario ligeramente mayor y una sensación menos familiar para los instaladores experimentados acostumbrados a los métodos tradicionales.
Terminación por perforación (estilo 110)
Una herramienta de perforación de 110 introduce cada conductor en una ranura IDC. Este método es el estándar de la industria en cableado estructurado y es el preferido por los profesionales que realizan trabajos de paneles de conexión de gran volumen. Para Cat7, asegúrese de que su herramienta de perforación tenga una ajuste de bajo impacto — una fuerza excesiva puede dañar el protector metálico de pares individuales, lo que degrada la protección por la que pagaste.
¿Cuál deberías elegir?
- Bricolaje o tiradas pequeñas (1 a 10 gatos): Sin herramientas es más rápido y evita el costo de una herramienta de punzonado de calidad.
- Tiradas profesionales o grandes (20 gatos): El punzonado con una herramienta calibrada ofrece resultados más consistentes a escala.
- Modernización o espacios reducidos: Los gatos que no requieren herramientas suelen tener un perfil posterior más compacto y es más fácil trabajar con ellos detrás de cajas de pared poco profundas.
Compatibilidad del calibre del conductor: combinación del conector con su cable
Los cables Cat7 se fabrican en variantes de núcleo sólido y trenzado, y cada una requiere un diseño de contacto IDC diferente:
- Conductor sólido (22–24 AWG): Estándar para tramos empotrados en la pared. Los contactos IDC perforan limpiamente el aislamiento en cables macizos. No utilice conectores trenzados únicamente con cable sólido; las alas de contacto pueden no asentarse correctamente, provocando una continuidad intermitente.
- Conductor trenzado (26–28 AWG): Se utiliza para cables de conexión. Los contactos IDC trenzados tienen una ranura más ancha para sujetar múltiples filamentos. El uso de un conector sólido en un cable trenzado genera una alta resistencia de contacto y pérdida de señal.
- Conectores de doble clasificación (22–26 AWG): Acepte ambos tipos de conductores. Recomendado cuando no está seguro de las especificaciones del cable o de la construcción de un entorno mixto.
Siempre verifique que el rango AWG impreso en el cuerpo del conector coincida con el calibre del conductor de su cable antes de comprarlo.
Configuración de cableado: T568A frente a T568B
Conector trapezoidal Cat7s Admite esquemas de cableado T568A y T568B. El esquema en sí no afecta el rendimiento. — lo que importa es la coherencia en cada conector, panel de conexión y cable de conexión en la misma ejecución. Mezclar T568A en un extremo con T568B en el otro crea un cable cruzado que no funcionará con conmutadores de red estándar.
- T568B es el más común en las instalaciones comerciales de América del Norte.
- T568A Se prefiere en instalaciones gubernamentales y en algunas instalaciones internacionales, y es requerido por ANSI/TIA-570-C para cableado residencial.
La mayoría de los conectores Cat7 incluyen diagramas de cableado codificados por colores para ambos esquemas en el cuerpo o en el paquete. Elija uno y documente su elección: esto protege a cualquiera que realice el mantenimiento años después.
Especificaciones clave para verificar antes de comprar
Utilice esta lista de verificación al evaluar cualquier listado u hoja de datos de un conector trapezoidal Cat7:
- Ancho de banda clasificado: Debe ser ≥ 600 MHz. Cualquier valor inferior es Cat6A o inferior.
- Blindaje: Construcción S/FTP con una carcasa conductora que se acopla con un panel conectado a tierra.
- Pérdida de inserción a 600 MHz: Debe ser ≤ 0,4 dB según el modelo de canal ISO/IEC 11801.
- SIGUIENTE (Near-End Crosstalk) a 600 MHz: Busque valores ≥ 60 dB para margen por encima del mínimo.
- Pérdida de retorno a 600 MHz: ≥ 15 dB es un umbral práctico para la confiabilidad de 10GBase-T.
- Rango de conductores: Confirme que coincida con el AWG de su cable (normalmente 22–24 AWG para Cat7 sólido para montaje en pared).
- Ciclos de apareamiento: Los gatos de calidad están clasificados para ≥ 750 inserciones. Las unidades presupuestarias suelen especificar sólo 200.
- Chapado de contacto: Los contactos chapados en oro (≥ 50 µin) resisten la oxidación y mantienen una baja resistencia de contacto con el tiempo.
Errores de instalación comunes que degradan el rendimiento de Cat7
Incluso el gato con las especificaciones más altas puede tener un rendimiento inferior si se instala incorrectamente. Estos son los errores más frecuentes:
- Desenrosque excesivo en la terminación: Cat7 permite un máximo de 13 mm (0,5 pulgadas) de conductor sin torcer en el gato. Exceder esto aumenta la diafonía y puede no pasar una prueba de certificación de canal.
- No mantener el bucle de goteo en el escudo: Al pasar el cable blindado a través de las cavidades de la pared, deje un pequeño bucle para evitar que la humedad penetre a lo largo de la trenza hacia la carcasa del conector.
- Apretar demasiado las bridas para cables: La compresión del cable S/FTP en las curvas deforma las láminas del par individual, creando discontinuidades de impedancia. Utilice sujetadores de gancho y bucle en lugar de bridas de plástico en tramos Cat7.
- Violaciones del radio de curvatura mínimo: El cable Cat7 tiene un radio de curvatura mínimo de 8 veces el diámetro del cable (normalmente ~60 mm para cable de 7,5 mm de diámetro). Las curvaturas más cerradas provocan reflejos que no superan las pruebas de pérdida de retorno.
- Mezcla de componentes blindados y no blindados: El uso de un conector Cat7 en un cable Cat6A sin blindaje, o viceversa, anula el beneficio del blindaje y crea discontinuidades de tierra.
Cuando elegir Conectores trapezoidales Cat7 frente a Cat6A
La infraestructura Cat7 cuesta aproximadamente 20-35% más que una instalación Cat6A equivalente. Esa prima se justifica en escenarios específicos pero es innecesaria en otros:
| Escenario | Estándar recomendado | Razón |
|---|---|---|
| Hogar u oficina pequeña, conmutador de 1 Gbps | Cat6 o Cat6A | Cat7 sobrecarga innecesaria |
| Red troncal de 10 Gbps, entorno limpio | Cat6A | Cat6A cumple con 10GBase-T a menor costo |
| 10 Gbps funcionan cerca de motores o luces fluorescentes | Cat7 | El blindaje S/FTP rechaza EMI |
| Preparado para el futuro para 25/40 Gbps | Cat7A | 1000MHz bandwidth required |
| Piso industrial/fabricación | Cat7 o Cat7A | Un entorno EMI intenso exige un blindaje total |
Prueba de su terminación Cat7 después de la instalación
Un probador de campo es la única manera de confirmar que un canal Cat7 cumple con las especificaciones. Los probadores básicos de mapas de cables son insuficientes: no miden parámetros en el dominio de la frecuencia. Utilice un probador capaz de Precisión de nivel IIIe o nivel IV (según IEC 61935-1) para certificar un canal Cat7. Pruebas clave a ejecutar:
- Mapa de cables: Verifica la continuidad de los pines y la ausencia de pares cruzados, divididos o invertidos.
- Barrido de pérdida de inserción (hasta 600 MHz): Confirma que la atenuación de la señal se mantiene dentro del límite del canal Cat7 en todo el rango de frecuencia.
- SIGUIENTE y FEXT: Mediciones de diafonía que detectan problemas de conductores desenredados en el punto de terminación del conector.
- Continuidad del escudo: Verifica que el cable de drenaje o la trenza estén conectados de extremo a extremo sin un cortocircuito con los pares de conductores.
Si un canal falla, los culpables más comunes son un exceso de torsión en el conector, una lámina de par dañada o una conexión a tierra del blindaje faltante; todo se puede solucionar volviendo a terminar el conector en lugar de reemplazar el tendido del cable.
